Pour créer un dégauchissage Points-choisi de nuage de points en utilisant des points dynamiques

Le dégauchissage Points-choisis de nuage de points vous permet d'aligner une pièce par rapport au modèle CAO en faisant correspondre les points cibles sur la CAO par rapport aux régions sélectionnées sur un ou plusieurs nuages de points. Les nuages de points doivent couvrir au moins trois faces de la pièce afin que les points cibles puissent fixer les six degrés de liberté.

Pour créer un dégauchissage de points choisis à partir d'un nuage de points :

1. Cliquez sur Accueil > Contexte de souris > Editeur de points dynamiques. L'onglet contextuel Points dynamiques s'affiche.
2. Sélectionnez des points sur le modèle CAO en utilisant l'éditeur de points dynamiques. Vous devez sélectionner au moins six points et les points doivent fixer la pièce dans ses six degrés de libertés.

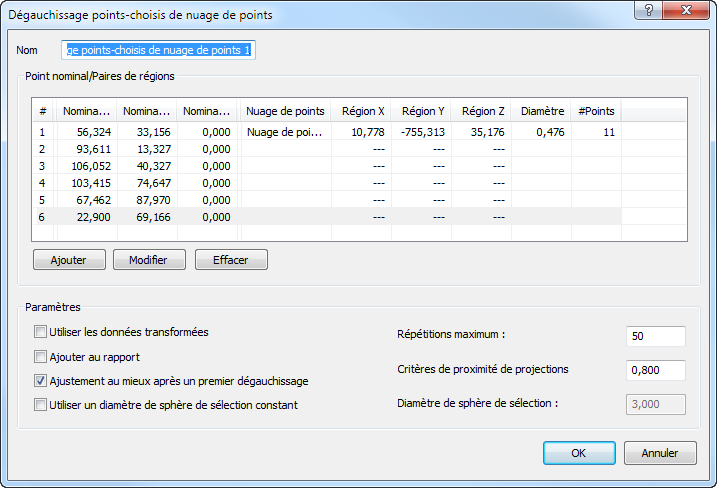

3. Cliquez sur Points dynamiques > Eléments > Dégauchissage points-choisis de nuage de points. Les points sont listés dans la boîte de dialogue Dégauchissage points-choisis de nuage de points. Par exemple :



4. Entrez un nom pour le dégauchissage.
5. Pour utiliser une région de taille constante pour chaque point cible, cochez la case Utiliser un diamètre de sphère de sélection constant et entrez un diamètre de sphère de sélection pour spécifier la taille de région.
6. Cliquez sur Ajouter. La boite de dialogue Choisir cible/régions s'affiche.
7. Cochez la case Afficher les coordonnées pour afficher les détails de la sélection.
8. Pour spécifier la zone du nuage de points qui correspondent à un point :
   1. Sélectionnez le point dans la liste. Une cible s'affiche à l'emplacement.
   2. Cliquez et maintenez le bouton gauche sur le nuage de points au centre de la région qui correspond au point sélectionné, faites glisser le curseur pour sélectionner des points depuis le nuage de points, puis relâchez le bouton de la souris. Sinon, si vous avez coché la Utiliser un diamètre de sphère de sélection constant, double-cliquez sur le nuage de points.

      Une sphère est affichée dans la vue CAO pour afficher la région du nuage de points que vous avez sélectionné. Le nuage de points, l'emplacement du centre de la région, le rayon de la région et le nombre de points dans la région sont affichés dans la liste de coordonnées.

9. Répétez l'étape 8 pour chaque point dynamique dans la liste. Quand vous avez terminé, cliquer sur pour enregistrer la sélection et fermer la boite de dialogue.
10. Pour créer un dégauchissage à partir de nuages de points pris par différents appareils de mesure ou depuis différentes positions d'appareil, cochez la case Utiliser données modifiées. PowerInspect convertit les coordonnées de l'appareil en coordonnées CAO de façon à ce que les calculs soient faits en utilisant un système de référence commun.
11. Pour afficher le dégauchissage dans la vue CAO et dans les onglets Rapport et Info, cochez la case Ajouter au rapport.
12. Dans la case Critères de proximité de projections, entrez la distance minimale à laquelle peut se trouver un point par rapport à la surface CAO. Si un point dépasse cette distance, elle est ignorée.
13. Pour optimiser le dégauchissage :
    1. Cochez la case Ajustement au mieux après un premier dégauchissage.
    2. Dans la case Répétitions maximum, entrez le nombre maximal de fois que vous voulez que PowerInspect effectue les calculs d'ajustement au mieux.
14. Cliquez sur OK pour enregistrer les changements et créer le dégauchissage.
