Utilisez l'onglet Géométrie > Points > Importer > Point unique de nuage de points pour créer des points en points uniques dans nuage de points à partir d'un fichier texte contenant des coordonnées de point, ou à partir d'un fichier .ddx, .ddz ou .dgk contenant une courbe.
Pour importer des points en points uniques dans nuage de points :

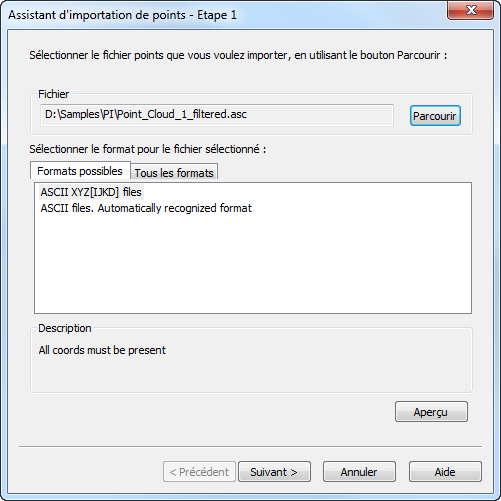

- Cliquez sur Géométrie > Points > Importer > Point unique de nuage de points. L'assistant d'importation de points s'affiche.
- Cliquez sur Parcourir.
- Dans la boîte de dialogue Ouvrir, sélectionnez le fichier contenant les points que vous voulez importer et cliquez sur Ouvrir.
- Si PowerInspect reconnaît l'extension de fichier, il affiche les descriptions de ce type de fichier dans l'onglet Formats possibles. Sélectionnez le format de données.
Si aucun format n'est affiché, cliquez sur l'onglet Tous les formats et sélectionnez le format depuis la liste.

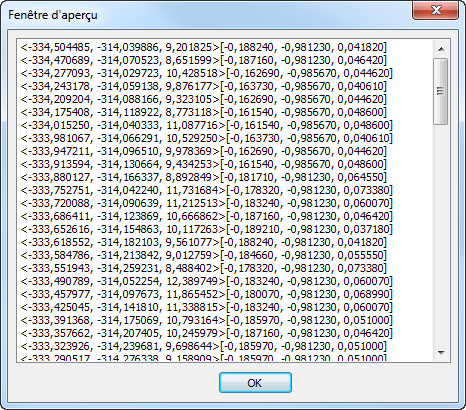

- Si vous voulez vérifier le format, cliquez sur Aperçu pour afficher les coordonnées dans le fichier. La fenêtre d'aperçu s'affiche. Cliquez sur OK pour fermer la fenêtre.
- Cliquez sur Suivant. Un résumé des options d'importation est affiché.
- Cliquez sur Suivant pour créer un groupe dans la séquence d'inspection et importer les points.
- Quand l'importation est terminée, les points sont affichés dans la vue CAO et un message rapporte le nombre de points importés. Cliquez sur OK pour fermer le message, puis cliquez sur Terminer pour fermer l'assistant.
Quand vous importez des points qui ont une orientation, leurs orientations sont préservées. Quand vous importez des points sans orientation, leur traitement dépend du fait que vous ayez ou non un modèle CAO :
- Quand il n'y a pas de modèle, l'orientation par défaut est la direction Z positive.
- Quand il y a un modèle, le point utilise la normale la plus proche de la surface dans la distance du critère de proximité spécifié dans la boite de dialogue Paramètres de mesure. Si aucune surface n'est dans la tolérance, l'orientation par défaut est la direction Z positive.
Exemple de fichier séparé par des virgules de coordonnées au format XYZIJK :
106.451827,50.000006,34.095465,-0.290788,-0.541083,0.789096
-0.000002, 49.524182,15.847267,0,-0.541082,0.84097
-80.268954,50.093428,25.603407,0.219156,-0.541084,0.811911
-97.762263, 0,15.50753,0.303025,0,0.952983
0,0,-0.600686,0,0,1
76.53957,0,9.198199,-0.23697,0,0.971517
91.946816,-50.000014,29.156563,0.251169,0.541084,0.802585
-1.627348,-50.000014,15.112013,0.004443, 0.541082,0.840958
-94.703469,-50.000002,30.033494,0.258701,0.541083,0.800189
