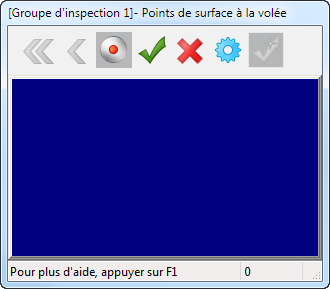

La boite de dialogue Points de surface à la volée s'affiche quand vous créez des points de surface à la volée.
La boite de dialogue contient :
- une barre d'outils, qui vous permet de contrôler les mesures quand elles sont prises.
- une zone d'affichage, qui montre les déviations du point mesuré depuis sa nominale.
Utilisez les boutons de la barre d'outils pour contrôler l'enregistrement des points de surface. Sélectionnez :
pour effacer tous les points mesurés.
pour effacer le dernier point palpé.
pour enregistrer les points palpés et les ajouter au groupe. Désélectionnez le bouton pour palper des points sans les enregistrer.
pour enregistrer les points palpés et fermer la boite de dialogue.
pour fermer la boite de dialogue et créer le groupe sans enregistrer de points. Vous devez mesurer le groupe plus tard pour palper les points.
pour changer les paramètres de palpage pour les machines CNC.
pour enregistrer les mesures et continuer avec l'élément de séquence suivant quand vous avez palpé les points requis. Désélectionnez ce bouton pour enregistrer les mesures manuellement.
