Les points de surface à la volée vous permettent d'inspecter une surface en palpant des points au hasard et en les comparant ensuite à leurs nominales CAO.
Remarque : Les groupes de points à la volée sont uniquement disponibles lors de la création d'inspections pour des machines CNC et manuelles.
Pour palper les points de surface à la volée :
- Créer un groupe de points de surface à la volée.
- Cliquez sur Forme > Surfaces > Point à la volée. La boite de dialogue Points de surface à la volée s'affiche.

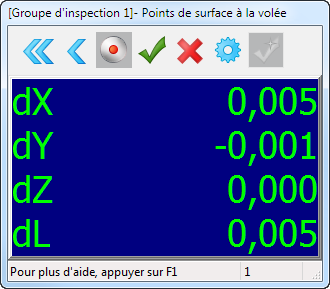

- Palpez un point sur la surface que vous voulez inspecter. Un disque est affiché dans la vue CAO pour indiquer l'emplacement du point palpé. La déviation depuis la nominale est affichée dans la boite de dialogue Points de surface à la volée. Par exemple :
La couleur du disque dans la vue CAO et la valeur de dL dans la boîte de dialogue Points de surface à la volée indiquent si le point est dans la tolérance (vert), en dessous de la tolérance (bleu) ou au-dessous de la tolérance (jaune).
- Répéter l'étape 3 pour palper plus de points de surface.
- Quand vous avez finis le palpage de la surface, cliquez sur
pour enregistrer les points et fermer la boite de dialogue.
Pour voir les détails d'une prise de mesure, sélectionnez l'onglet Info, puis ouvrez le groupe d'inspection dans la séquence d'inspection et sélectionnez une mesure.
