Pour créer un point unique à la volée

Les points uniques à la volée sont les mêmes que les points uniques palpés sauf que vous n'avez pas à entrer de valeur nominale pour guider le palpeur. Vous pouvez mesurer des points uniques en tant qu'éléments géométriques sur la pièce.

Remarque : L'option Géométrie > Points > Palpé > Point unique à la volée est uniquement disponible lors de la création d'inspections pour des machines CNC et manuelles.

Pour palper des points uniques à la volée :

1. Ouvrez un groupe géométrique dans la gamme.

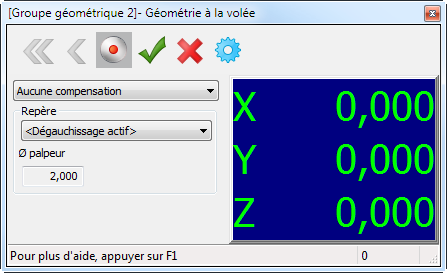

2. Cliquez sur Géométrie > Points > Palpé > Point unique à la volée. La boite de dialogue Géométrie à la volée est affichée et la vue CAO s'affiche en plein-écran afin que vous puissiez prendre des points n'importe où sur la pièce.



3. Choisissez une option dans la liste pour spécifier la compensation que vous voulez utiliser. Sélectionnez :
   • Aucune compensation pour renvoyer le centre du stylet comme étant la position de palpage.
   • Compensation automatique pour compenser le rayon de palpeur le long de la direction de palpage.
   • Compensation le long de l'axe du repère pour compenser le rayon de palpeur le long d'un axe. Sélectionnez l'axe depuis la liste qui est affichée quand vous sélectionnez cette option.

   La case Ø palpeur affiche le diamètre du palpeur.

4. Sélectionnez le repère par rapport auquel vous voulez rapporter les coordonnées.

   Ce repère est également utilisé pour compenser le rayon de palpeur le long de l'axe donné.

5. Palpez le point. PowerInspect affiche les coordonnées du point sur la droite de la fenêtre.
6. Utilisez la boîte de dialogue Géométrie à la volée pour spécifier comment vous voulez traiter le point : Cliquez sur :

   pour supprimer tous les points palpés.

   pour effacer le dernier point palpé.

   pour enregistrer tous les points palpés dans le groupe. Si le bouton n'est pas sélectionné, les points ne sont pas enregistrés. Ceci vous permet de palper des points de référence uniquement.

   pour enregistrer les points palpés et fermer la boîte de dialogue Géométrie à la volée. Vous pouvez voir les détails du point dans l'onglet Info.

   pour fermer la boîte de dialogue sans enregistrer le moindre point palpé.

   pour afficher l'onglet Point d'inspection sur la boîte de dialogue Paramètres de mesure.
