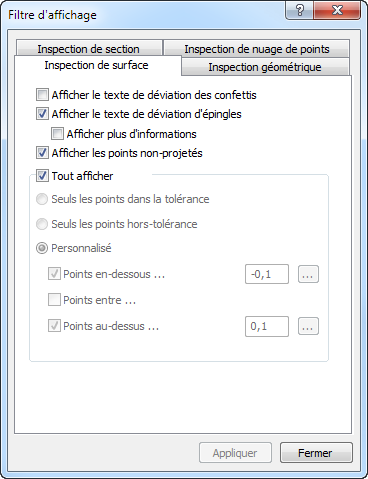

Pour filtrer l'affichage des points de surface mesurés dans la vue CAO, cliquez sur Affichage > Options d'affichage > Filtre d'affichage et sélectionnez l'onglet Inspection de surface.
L'onglet contient les réglages suivants :
- Afficher le texte de déviation des confettis — Cochez cette case pour afficher la déviation des points d'inspection à côté des confettis dans la vue CAO. Décochez cette case pour afficher les déviations sans les confettis.
Exemple de confettis quand la case Afficher le texte de déviation des confettis est décochée :

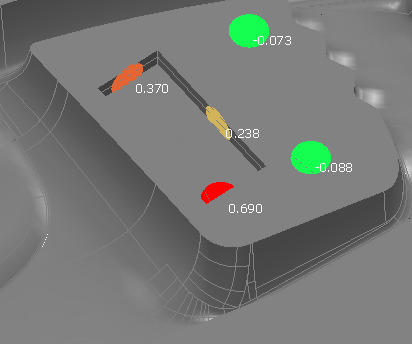

Exemple de confettis quand la case Afficher le texte de déviation des confettis est cochée :
- Afficher le texte de déviation d'épingles — Cochez cette case pour afficher la déviation des points d'inspection à côté des épingles dans la vue CAO. Décochez cette case pour afficher les épingles sans les déviations.

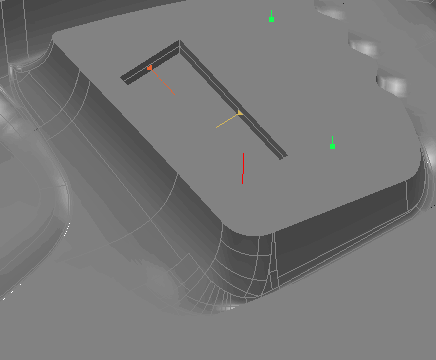

Exemple d'épingles quand la case Afficher le texte de déviation d'épingles est décochée :
Exemple d'épingles quand la case Afficher le texte de déviation d'épingles est cochée :
- Afficher plus d'informations — Cochez cette case pour afficher le nom de chaque point palpé quand le texte de déviation d'épingles est sélectionné. Vous devez cocher la case Afficher le texte de déviation d'épingles pour activer cette option.

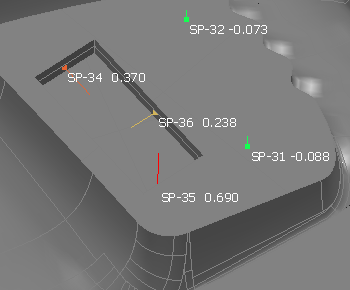

Exemple d'épingles quand les cases Afficher le texte de déviation d'épingles et Afficher plus d'informations sont cochées.
- Afficher les points non projetés — Cochez cette case pour afficher les points non projetés.
- Tout afficher — Cochez cette case pour afficher tous les points de surface d'inspection. Pour limiter quels points sont affichés, décochez la case puis sélectionner :
- Seuls les points dans la tolérance pour n'afficher que les points qui sont dans la tolérance.
- Seuls les points hors-tolérance pour n'afficher que les points qui sont hors-tolérance.
- Personnalisé pour spécifier les limites de tolérance inférieure et supérieure pour les points à afficher. Cochez la case Points en-dessous pour afficher les points en dessous de la limite de tolérance inférieure spécifiée ; cochez la case Points au-dessus pour afficher les points au-dessus de la limite de tolérance supérieure spécifiée et cochez la case Points entre pour afficher les points entre les limites de tolérance supérieure et inférieure spécifiés.
Pour baser une limite d'affichage sur les tolérances d'un groupe d'inspection, sélectionnez le groupe dans la séquence d'inspection, puis cliquez sur
.
Cliquez sur Appliquer pour afficher les changements dans la vue CAO.
