Quand vous utilisez un plan comme étant le premier élément, son orientation verrouille deux axes de rotation. Vous pouvez également utiliser le normale du plan pour verrouiller un axe de translation.
Pour créer un dégauchissage RPS en utilisant un plan :
- Cliquez sur Accueil > Créer > Dégauchissage > Dégauchissage RPS pour afficher la boîte de dialogue Définition de dégauchissage RPS.
- Entrez un nom pour le dégauchissage.

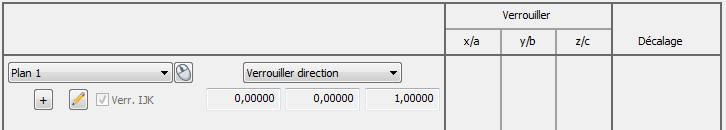

- Sélectionnez le plan dans la liste déroulante de gauche ou cliquez sur
et sélectionnez la forme dans la vue CAO. Par exemple :
Cela verrouille les deux axes de rotation déterminés par l'orientation du plan.
- Choisissez une option dans la liste déroulante de droite. Sélectionnez :
- Verrouiller position pour fixer l'orientation du plan et verrouiller le plan en position le long de sa normale.
- Verrouiller direction pour fixer l'orientation du plan. Cela verrouille deux axes de rotation, mais laisse la position libre de se déplacer le long de l'axe normal au plan.
- Ajoutez les éléments de contrainte restants au dégauchissage.
- Quand vous avez sélectionné tous les éléments pour le dégauchissage, cliquez sur OK pour enregistrer les changements et fermer la boite de dialogue.
