Un tableau pour un assemblage est une nomenclature. Il s'agit d'un tableau de composants/sous-assemblages utilisé par un assemblage.
Vous pouvez créer une nomenclature comme décrit ci-dessous, ou une nomenclature intégrée si vous avez installé Microsoft Excel.
Pour créer un tableau pour un assemblage :
- Assurez-vous que l'option Utiliser un tableur pour créer un tableau soit désélectionnée sur la page Tableau de la boite de dialogue d'options de Drafting.
- Cliquez sur Annotation > Tableau > Perçage.
- Dans la boite de dialogue Options de tableau, sélectionnez l'option Assemblage.
S'il y a deux assemblages ou plus dans le modèle, sélectionnez l'assemblage à utiliser pour créer le tableau, en utilisant la boite de dialogue Assemblages disponibles :
- Cliquez sur OK.
Si l'assemblage est dans une vue de dessin active, les composants reçoivent des étiquettes dans le tableau et dans les bulles utilisant ces étiquettes qui marquent les composants dans la vue de dessin. Vous pouvez choisir la forme des bulles sur la page Bulle de la boite de dialogue d'options.

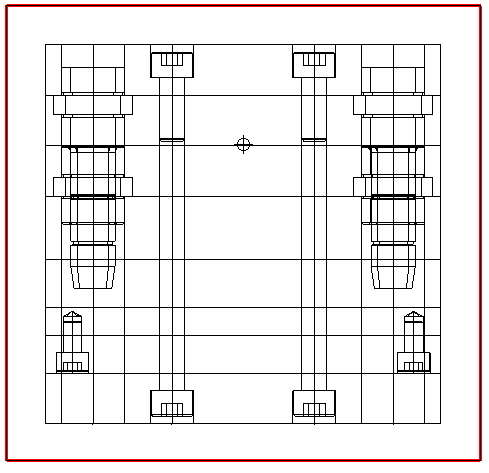

Voici un assemblage dans une vue active :
Le tableau suivant est créé pour l'assemblage :
Le tableau groupe tous les composants créés depuis le même composant de définition.
Le tableau peut contenir les colonnes suivantes :
- Etiquette — Cette étiquette est utilisée par la bulle pour marquer le composant.
- Pièce — Le nom du composant utilisée pour définir le composant.
- Catalogue — Le nom du catalogue si un composant est sélectionné à partir d'un catalogue dans Toolmaker. S'il n'y a pas de nom de catalogue, le composant est listé comme perso. Si un composant a été modifié, son nom de catalogue sera marqué avec une astérisque.
- Matière — La matière du composant.
- Quantité — Nombre de composants définis depuis le même composant enregistré.
