Un tableau à partir de trous d’assemblages est un tableau contenant des détails des trous dans l'assemblage.
Pour créer le tableau, l'assemblage doit être une vue de dessin active.

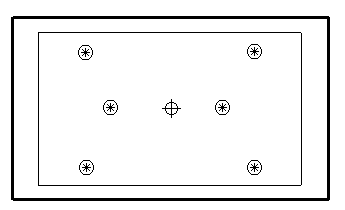

Le modèle ci-dessous fait partie d'un assemblage dans une vue active. Il s'agit de la vue d'une plaque d'éjection dans une base de moule :

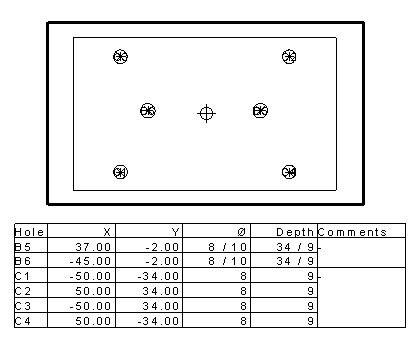

Le tableau suivant est créé pour les trous dans la plaque d'éjection :
Si le réglage par défaut Trous à inclure est sélectionné sur la page Tableau de la boite de dialogue Options, seuls les trous qui sont normaux à la vue sont inclus dans le tableau.
Seuls les trous des composants sélectionnés sont inclus dans le tableau. Si aucun n'est sélectionné, les trous de tous les composants sont inclus.
Chaque trou reçoit une étiquette dans la vue. Tous les trous avec la même taille de diamètre commencent par la même lettre et ont la même colonne de Commentaires.
Si les trous se trouvent sur la même ligne et ont le même diamètre, ils reçoivent la même étiquette.

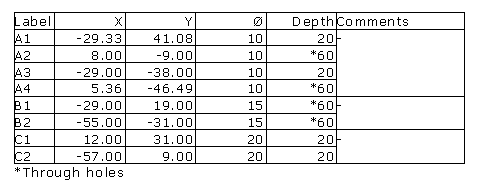

Les trous débouchant sont maintenant marqués d'une astérisque * dans le tableau.
Le tableau affiche les étiquettes, les centres et le profondeur des trous. Si un trou est conique, il a deux diamètres.
Vous pouvez spécifier d'avantages d'options sur la page Tableau de la boite de dialogue d'options.
