Un tableau de symboles est un tableau contenant les coordonnées des attaches utilisées pour positionner les symboles.
Les composants font partie d'un assemblage. Un tableau de composants est similaire à celui pour les assemblages.

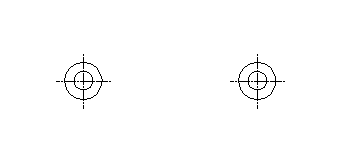

Voici quelques symboles :

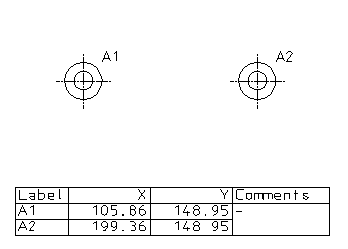

Le tableau suivant est créé pour ces symboles :
Les coordonnées des attaches utilisées pour positionner les symboles sont affichés dans le tableau. Une colonne de commentaire est aussi dessinée dans le tableau. Les rangées de la colonne de commentaire sont fusionnées pour les symboles sélectionnés.
Si vous déplacez le symbole, les coordonnées sont mises à jour dans le tableau.
Par défaut, seules les coordonnées en X et Y sont affichées. Pour afficher la coordonnée en Z, activez l'option Inclure la coordonnée en Z sur la page Tableau de la boite de dialogue Options.
Pour de plus amples détails, voir la page Réglages des options de tableau dans la boite de dialogue d'options.
