Les poignées de tangente et de magnitude vous permettent d'éditer les directions et la magnitude de tangente de la courbe. Quand vous faites glisser ces poignées, la valeur de magnitude s'affiche à l'écran. Pour éditer uniquement la magnitude, faites-glisser la poignée de façon à ce qu'elle n'oscille pas de plus de 5
de chaque côté de la direction d'origine. Les déviations plus grandes que cela entraînent également le changement de la direction de la tangente.

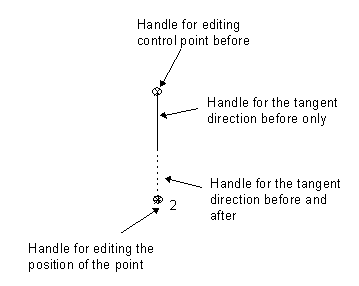

Si vous regardez attentivement la poignée de direction de tangente, qui est la ligne entre le point de courbe est le point de contrôle, vous remarquerez qu'il y a deux couleurs.
La moitié la plus proche du point de contrôle modifie seulement la direction de tangente avant (ou après) le point, alors que l'autre moitié modifie la direction avant et après le point. Quand ces poignées sont glissées, la magnitude reste constante.
Si vous cliquez ou faites glissez la poignée pour la direction de tangente avant et après, alors la poignée de direction de tangente de l'autre côté du point est forcée de s'aligner avec la poignée sélectionnée.
Pour activer les poignées graphiques de tangente et de magnitude :
- Sélectionnez un point sur la courbe.
- Cliquez avec le bouton droit et sélectionnez Poignées graphiques de tangente et de magnitude dans le menu contextuel.
- Cliquez et faites-glisser les poignées pour éditer la courbe.
- Utilisez les poignées arquées
pour modifier l'angle de tangente de la courbe, sans changer la magnitude. Un cercle est dessiné sur un plan fixe par rapport à sa position de départ.
- Utilisez les poignées sphériques
pour modifier librement la magnitude de la courbe dans n'importe quelle direction.
- Utilisez les poignées en pointe de flèche
pour modifier la magnitude de la courbe le long de la tangente fixe.
- Utilisez la poignée centrale
pour déplacer librement le point de courbe.
- Utilisez les poignées arquées
