Pour éditer graphiquement une courbe :
- Sélectionnez une courbe.

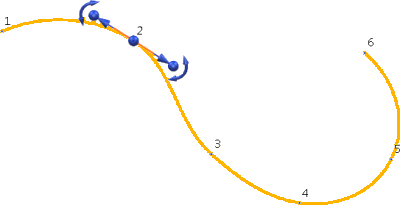

- Sélectionnez un point sur la courbe pour afficher ses poignées par défaut :
- Cliquez avec le bouton droit sur le point pour afficher le menu contextuel de point de courbe.
- Sélectionnez un des types de poignée suivants :
- Poignées graphiques de tangente et de magnitude.
- Poignées graphiques de tangente et normale.
- Poignées graphiques de plan de travail.
- Poignée graphique de décalage.
- Utilisez ces poignées pour:
- déplacer le point,
- ajouter de nouveaux points sur la courbe,
- éditer les propriétés de la courbe des deux côtés du point.

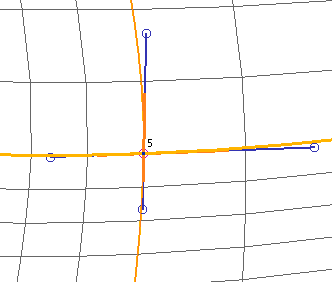

Quand vous éditez des courbes de surfaces, les poignées graphiques sont présentes pour les latérales et les longitudinales au point sélectionné:

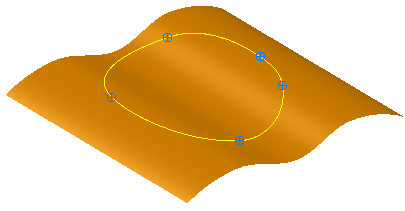

Les points de courbe dépendants sur une courbe sont dessinés avec un grand cercle croisé au lieu d'un petit cercle :
Sélectionnez n'importe quelle poignée et faites-la glisser vers sa nouvelle position.
Remarque : Vous pouvez éditer graphiquement plusieurs points simultanément en sélectionnant plusieurs points et en utilisant les poignées graphiques comme vous le feriez sur des points de courbes seuls. Si vous sélectionnez plusieurs points, toute édition appliquée à un seul point est effectuée à tous les points sélectionnés. Si aucun point n'est sélectionné, alors les éditions sont effectuées sur tous les points.
Le menu contextuel de point de courbe contient également des options pour :
- Editer les angles de tangente
- Libérer les magnitudes
- Libérer les tangentes et magnitudes
- Conserver la rectitude des spans
- Appliquer le lissage aux modifications de point
Vous pouvez également cliquer avec le bouton droit sur la courbe elle-même pour afficher le menu contextuel de courbe, qui contient des options pour :
- Convertir en filaire (courbes composites uniquement)
- Effacer les dépendances
- Renommer les courbes
