Un tableau à partir de cercles est un tableau contenant les positions des centres de cercles. Il peut aussi contenir les diamètres des cercles. Pour de plus amples détails, voir Création d'un arc complet (cercle).

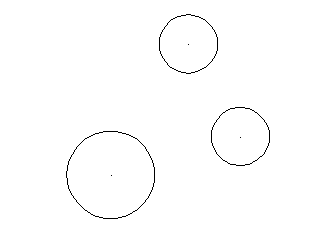

Trois cercles sont donnés ci-dessous :
Le tableau suivant est créé pour ces cercles :
Chaque cercle est étiqueté en utilisant le format AAxx où AA est un nombre quelconque de lettres et xx est un nombre entier quelconque. Les cercles avec le même diamètre ont le même préfixe et sont mis les uns à côté des autres dans le tableau. L'étiquette est automatiquement définie à partir du compteur sur la barre d'outils de texte.
Dans notre exemple, deux cercles ont le diamètre 30. Les étiquettes de ces cercles sont préfixées avec un B et les cercles sont groupés ensemble dans le tableau.
Les coordonnées des centres et les diamètres des cercles sont affichés dans le tableau. Une colonne de commentaire est aussi dessinée dans le tableau. Les commentaires des cercles avec le même diamètre sont fusionnés.
Par défaut, seules les coordonnées en X et Y sont affichées. Pour afficher la coordonnée en Z, activez l'option Inclure la coordonnée en Z sur la page Tableau de la boite de dialogue Options.
Si vous déplacez le cercle ou changez son diamètre, les valeurs sont mises à jour dans le tableau.
