Un tableau de cylindres est un tableau contenant la position des centres, le diamètre et la profondeur de cylindres.

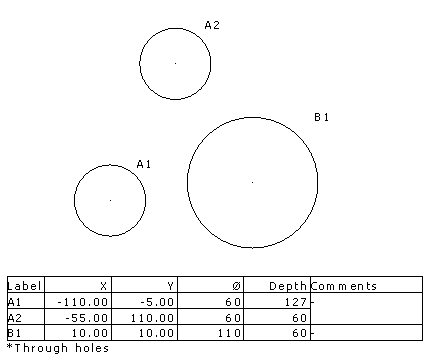

Un tableau est créé pour les trois cylindres données ci-dessous :
Chaque cylindre est étiqueté en utilisant le format AAxx avec :
- AA étant un nombre de lettres quelconque.
- xx étant un nombre quelconque.
Les cylindres avec le même diamètre ont le même préfixe et sont mis l'un à côté de l'autre dans le tableau. L'étiquette est automatiquement définie à partir du compteur sur la barre d'outils de texte.
Dans notre exemple, deux cylindres ont le diamètre 60. Les étiquettes de ces cylindres sont préfixés avec un A et les cylindres sont groupés ensemble dans le tableau.
Les coordonnées des centres et les diamètres des cylindres sont affichées dans le tableau. Une colonne de commentaire est aussi dessinée dans le tableau. Les commentaires des cylindres avec le même diamètres sont fusionnées.
Par défaut, seules les coordonnées en X et Y sont affichées. Pour afficher la coordonnée en Z, activez l'option Inclure la coordonnée en Z sur la page Tableau de la boite de dialogue Options.
