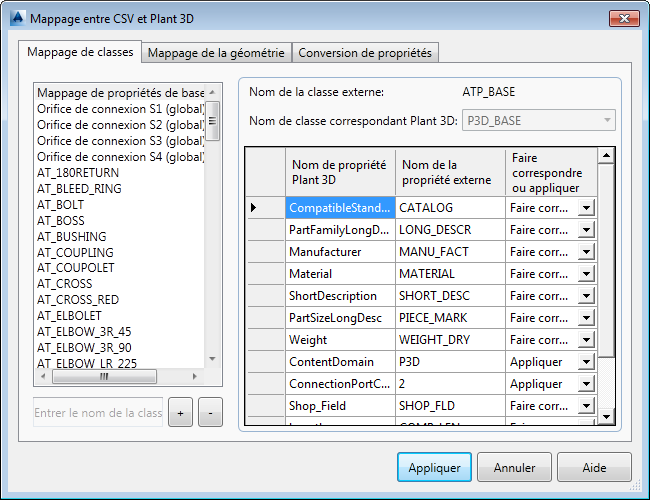

Onglet Mappage de classes (boîte de dialogue Mappage entre CSV et Plant 3D)

Effectue un mappage entre des propriétés de classes tierces et les équivalents Plant 3D.

Liste d'options

Effectue un mappage entre des propriétés de classes et des classes externes tierces et les classes et propriétés de Plant 3D.

Remarque : Les mappages AutoPLANT s'affichent par défaut. Si vous utilisez un programme tiers, supprimez ces mappages et créez-en pour votre programme spécifique.

Remarque :

Pour changer l'ordre de la liste des classes, cliquez avec le bouton droit de la souris et choisissez Déplacer vers le haut ou Déplacer vers le bas. Vous pouvez également appuyer sur les touches + ou -.

Propriétés de classe globales (cinq premiers éléments de la liste dans le volet de gauche)

Répertorie les propriétés globales applicables à toutes les classes. Une fois que ces propriétés ont été mappées, vous ne devez plus les associer à nouveau pour les classes individuelles.

Cependant, si vous souhaitez remplacer le mappage global pour une classe spécifique, vous pouvez mapper cette classe de la manière appropriée et ce mappage individuel prévaut sur le mappage global.

Noms de classe externes (éléments restants de la liste dans le volet de gauche)

Répertorie les noms des classes tierces qui peuvent être mappées avec une classe Plant 3D.

Ajouter le nom de la classe

Ajoute de nouveaux noms de classe tiers à la liste des noms de classe externes. Entrez du texte dans la zone, puis cliquez sur le bouton + pour ajouter un nom de classe.

Remarque :

Pour réutiliser des mappages, cliquez avec le bouton droit sur une classe existante pour copier les informations de mappage, puis cliquez avec le bouton droit de la souris sur la nouvelle classe pour y coller les informations. Cette action n'a d'incidence que sur cet onglet.

bouton +

Ajoute un nouveau nom de classe tiers à la liste de noms de classe externes.

bouton -

Supprime un nom de classe tiers de la liste de noms de classe externes.

Nom de classe externe

Affiche le nom de classe tiers sélectionné dans la liste de noms de classe dans le volet de gauche.

Nom de classe correspondant Plant 3D

Spécifie la classe Plant 3D qui correspond à la classe tierce sélectionnée dans le volet gauche. Lorsque vous sélectionnez un des mappages globaux, ce champ est en lecture seule.

Nom de propriété Plant 3D

Spécifie les propriétés Plant 3D à mapper avec les propriétés tierces pour la classe sélectionnée dans le volet gauche.

Nom de la propriété externe

Spécifie les propriétés tierces pour la classe sélectionnée dans le volet gauche.

Faire correspondre ou appliquer

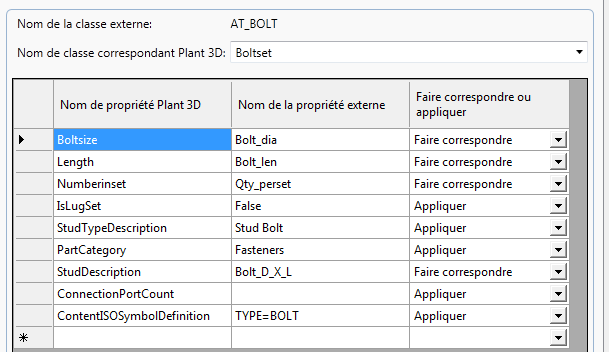

Indique si vous souhaitez faire correspondre les propriétés ou appliquer une valeur de propriété spécifique. Par exemple, pour la classe AutoPLANT AT_BOLT, la propriété Longueur de Plant 3D est définie pour correspondre à Bolt_len dans AutoPLANT. Mais la propriété PartCategory de Plant 3D est associée à la valeur spécifique Fixations.
