Convertit des valeurs de propriété AutoPLANT vers des équivalents Plant 3D.
Liste d'options
Convertit des valeurs de propriété AutoPLANT vers des équivalents Plant 3D. Les conversions affectent toutes les classes d'un projet.
- [Liste du volet gauche]
-
Répertorie les propriétés Plant 3D ajoutées qui reçoivent leurs valeurs de la spécification des tuyauteries AutoPLANT et exigent une conversion.
- Ajouter une propriété Plant 3D
-
Ajoute une nouvelle propriété Plant 3D. Entrez du texte dans la zone, puis cliquez sur le bouton + pour ajouter une propriété.
Remarque :Pour réutiliser un script existant, cliquez avec le bouton droit sur une propriété existante pour copier les informations de mappage, puis cliquez avec le bouton droit sur la nouvelle propriété pour y coller les informations. Cette action n'a d'incidence que sur cet onglet.
- bouton +
-
Ajoute une nouvelle propriété Plant 3D à la liste.
- bouton -
-
Supprime la propriété Plant 3D sélectionnée de la liste.
- Valeurs de propriété à convertir
-
Affiche une table de 2 colonnes avec les propriétés AutoPLANT à gauche et les équivalents Plant 3D à droite.
- Valeur de la propriété externe
-
Affiche la valeur AutoPLANT de la propriété sélectionnée dans la liste de gauche.
- Valeur équivalente Plant 3D
-

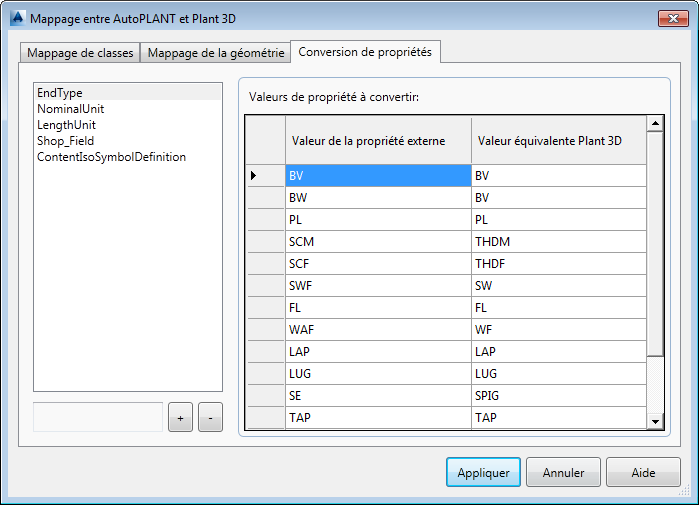

Spécifie la valeur équivalente Plant 3D pour la propriété sélectionnée dans la liste de gauche. Dans la boîte de dialogue illustrée, Par exemple, la valeur BW de la propriété de type de fin de ligne AutoPLANT est mappée avec (convertie en) BV dans le langage de Plant 3D.
