Désigne les zones de dessin et sans dessin dans un dessin Iso.
Ruban : Configuration du projet
Paramètres de fichier DWG isométrique
Configuration du cartouche
Zone de dessin isométrique.
Entrée de commande :
plantisotbdrawarea

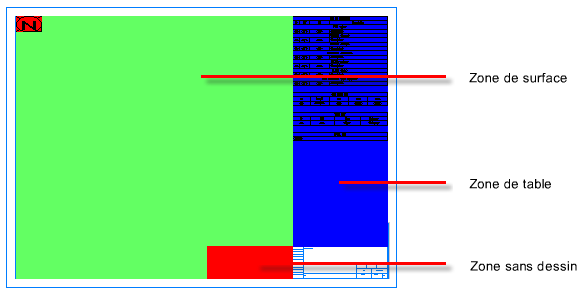

La Configuration du cartouche permet de créer et de modifier des zones dans les dessins isométriques. Un zone de dessin définit la limite dans laquelle des Iso sont créés. Des zones sans dessin peuvent être insérées dans la zone de dessin pour spécifier qu'aucun objets Iso ne peut être créé dans ces zones.
Une zone de tableaux est automatiquement créée lorsque vous créez votre premier tableau. Vous pouvez étirer la zone de dessin.

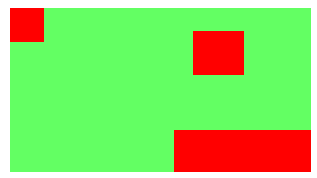

Vous ne pouvez créer qu'une zone de dessin. Vous pouvez créer une ou plusieurs zones sans dessin.
Si aucune zone de dessin n’existe dans l’éditeur des nomenclatures, vous êtes invité à en créer une.
Spécifier le premier coin : Spécifier le premier coin d’une zone de dessin.
Spécifier un autre coin : Spécifier le deuxième coin d’une zone de dessin.
Remplacer la zone de dessin ou [Remplacer la zone de dessin/ajouter une zone sans dessiN/basculer la Visibilité] :
Contrôle la zone de dessin dans vos dessins isométriques.

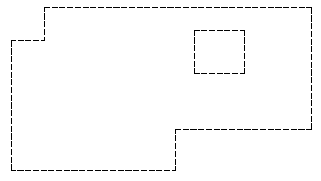

Contrôle la visibilité de la zone de dessin dans vos dessins isométriques.

Visibité des zones de dessin activée.

Visibité des zones de dessin déactivée.
