Les coupes avec une âme ondulée sont des sections en I avec âmes ondulées à paroi fine. Il s’agit de sections de la famille SIN ou avec des dimensions définies par l’utilisateur.
Les barres à âme ondulée ne sont conçues que d’après la norme d’acier polonaise.
Les paramètres suivants définissent une coupe avec une âme ondulée :
- Nom - attribue une caractéristique (nom) à la section. (Robot attribue automatiquement un nom standard à la section, tel que WTB 1000 - 300 x 15.)
- Couleur - spécifie une couleur pour la section.
- Spécifiez une section :
- depuis la base : sections standard avec ailes identiques (b 1 =b 2 , t f1 = t f2 ) et les symboles suivant définissant l'épaisseur de l’âme :
- A - 2 mm (nom standard de la section : WTA...)
- B - 2,5 mm (nom standard de la section : WTB ...)
- C - 3 mm (nom standard de la section : WTC ...)
- S (nom standard de la section : WTS ...)
- t w - Epaisseur de l'âme
- h - hauteur de l'âme
- b 1 - largeur de l'aile supérieure
- t f1 - Epaisseur de l'aile supérieure
- b 2 - largeur de la bride inférieure
- t f2 - Epaisseur de la bride inférieure
- De plus, pendant les calculs des propriétés de la section, les variables suivantes sont utilisées :
- f - amplitude de l'onde
- m - longueur de la projection de l'onde
- s - longueur de l'onde développée
Toutes les dimensions appartiennent à la famille des sections SIN, c’est pourquoi les champs d'édition ne sont pas disponibles.
- aux dimensions définies par l’utilisateur :
- Type de section - ce groupe d'options permet de sélectionner un type de section approprié.
- Angle gamma - permet d'indiquer l’angle gamma d'une section.
Propriétés géométriques
Hauteur totale de la section : H = h + t f1 + t f2
Aire de la section transversale des ailes
Af = b1 * tf1 + b2 * tf2
Aire de la section transversale de l'âme
Aw = h * tw
Surface totale de la section
A = Af + Aw
Aires des sections transversales efficaces au cisaillement
Ay = b1 * tf1 + b2 * tf2 - aire de la section transversale des ailes
Az = Aw * m/s - aire de la section transversale réduite de l'âme
Propriétés calculées sans prise en compte de l'âme
Moment statique
S = b1 * tf1 * (h + tf2 + tf1 / 2) + b2 * tf2 * tf2 / 2
Position du centre de gravité de la section

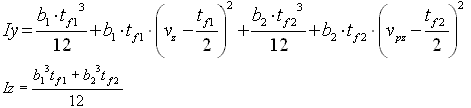

Moments d'inertie respectifs par rapport aux axes Y et Z pour une section composée uniquement d'ailes
Moment d’inertie en torsion
Poids propre
G = Gf + Gw
G f = r s * A f * l
Gw = r s * Aw * lw = r * Aw * l / m * s
où :
A f - Aires de la section transversale des ailes
A w - Aire de la section transversale de l'âme
r s - Poids unitaire de l'acier
l - Longueur de la barre
Iw - Longueur développée de l'âme plate : lw = l / m * s
m - longueur de la projection de l'onde
s - Longueur de l'onde développée.
