Découvrez comment évaluer l’alignement et la connectivité du modèle après le processus d’automatisation et identifier les éléments pour lesquels le modèle analytique n’a pas été créé.
Évaluation de l’alignement des modèles
Vous pouvez évaluer l’alignement du modèle analytique visuellement ou à l’aide de nomenclatures.
Pour évaluer l’alignement sur les niveaux :
- Vues
- Utilisez la direction de la vue Avant/Gauche/Arrière/Droite en 3D.
- Utilisez les élévations ou les coupes.
- Isolez des éléments ou un groupe d’éléments.
- Masquer les ouvertures analytiques : ces éléments ne sont pas alignés sur les niveaux.
- Nomenclatures
- Créez des nomenclatures pour les nœuds analytiques à l’aide du décalage de niveau associé. Recherchez (filtrez) les nœuds dont le paramètre est différent de 0.
Évaluation de la connectivité du modèle
Vous pouvez évaluer l’alignement du modèle analytique visuellement.
Pour évaluer la connectivité des nœuds :
- Filtres de vue
- Créez des filtres qui marquent les nœuds non connectés.
- Masquez les nœuds hébergés pour faciliter l’évaluation.
- Nomenclatures
Identifier les éléments pour lesquels le modèle analytique n’a pas été créé

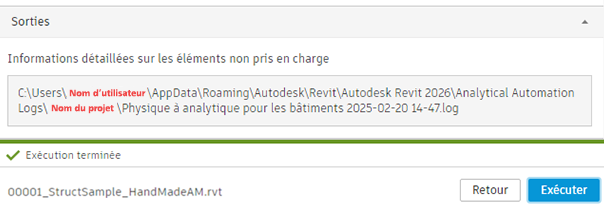

À la fin du processus d’automatisation, un journal est généré.
Dans ce journal, vous pouvez trouver tous les éléments sélectionnés pour lesquels l’outil d’automatisation n’a pas créé la représentation analytique.
Ces éléments structurels physiques peuvent être identifiés à l’aide de leurs ID.
