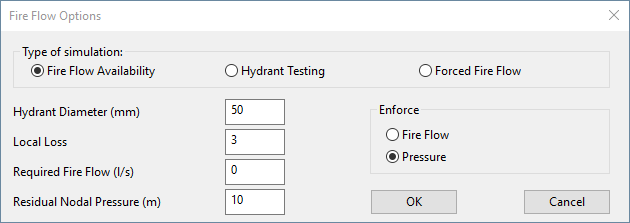

Boîte de dialogue Options du débit incendie – Vue Disponibilité du débit incendie

Cette boîte de dialogue vous permet de configurer une simulation spécialisée afin de générer des résultats supplémentaires pour analyser la disponibilité du débit incendie. Ces résultats supplémentaires montrent la capacité des nœuds individuels à prendre en charge des niveaux supplémentaires de demande pour la lutte contre les incendies ou à d’autres fins similaires.

InfoWorks WS Pro traite chaque nœud du système comme s’il était équipé d’une borne d’incendie. Il vérifie ensuite la capacité de chaque nœud à répondre aux exigences définies en matière de débit incendie. Chaque nœud est considéré indépendamment, comme si aucune autre borne d’incendie du système n’était ouverte.

IMPORTANT :

• La simulation de la disponibilité du débit incendie calcule la disponibilité potentielle du débit incendie à partir de la pression nodale locale (calculée comme lors d’une exécution normale) et des caractéristiques supposées des bornes d’incendie. Le débit incendie n’est PAS appliqué au réseau, par conséquent, l’effet de l’augmentation des débits sur le réseau n’est pas pris en compte.
• Utilisez la simulation Test de borne d’incendie pour la modélisation dynamique du débit incendie.

Pour ouvrir cette boîte de dialogue, sélectionnez Disponibilité du débit incendie dans la boîte de dialogue Options du débit incendie.

Afficher l’image

Élément	Description
Diamètre de la borne d’incendie	Diamètre interne du raccord de la borne d’incendie. Il s’agit généralement d’un diamètre standard sur l’ensemble du réseau. Par conséquent, une seule valeur peut être saisie pour toutes les bornes d’incendie.
Perte locale	Perte locale représentant la restriction du débit à travers la borne d’incendie.
Débit incendie nécessaire	Débit incendie requis pour chaque nœud. La simulation tentera d’appliquer le débit incendie requis ou la pression nodale résiduelle, en fonction de la sélection effectuée dans le champ Appliquer.
Pression nodale résiduelle	Pression minimale requise à chaque nœud. La simulation tentera d’appliquer le débit incendie requis ou la pression nodale résiduelle, en fonction de la sélection effectuée dans le champ Appliquer.
Appliquer	Débit incendie Le débit incendie requis est maintenu jusqu’à ce que la pression au niveau du nœud tombe en dessous du niveau permettant de maintenir ce débit. Pression Le débit incendie requis est maintenu jusqu’à ce que la pression tombe à la pression nodale résiduelle, après quoi le débit incendie est réduit afin de maintenir la pression minimale requise.
