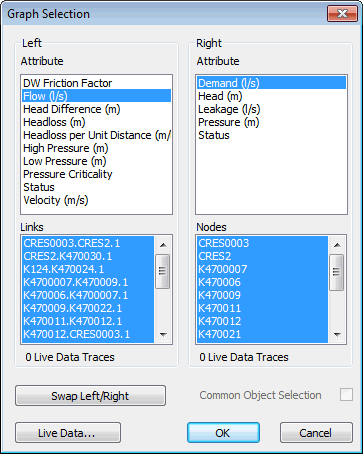

Boîte de dialogue Sélection de graphique

La boîte de dialogue Sélection de graphique permet d’afficher sur le même graphique des résultats pour plusieurs objets réseau.

Conseil : voir la rubrique « Représentation graphique des objets sélectionnés » pour en savoir plus sur la représentation graphique des données de plusieurs objets réseau.

Pour afficher la boîte de dialogue, procédez comme suit :

1. Ouvrez une simulation à visionner.
2. Sélectionnez un ou plusieurs objets réseau.
3. Cliquez sur l’outil (Graphique des objets sélectionnés) dans la barre d’outils Opérations ou sélectionnez Sélection | Opérations de sélection | Résultats du graphique.

Élément	Description
Gauche	Détermine les éléments qui seront affichés sur l’axe de gauche du graphique. Attribut Paramètres pouvant être représentés sur l’axe de gauche. Liens/Nœuds Tout ou partie des objets sélectionnés dans la vue du réseau de la simulation. Voir la section Remarques pour en savoir plus sur les objets affichés dans chaque liste (gauche ou droite). Seuls les paramètres des objets sélectionnés (mis en surbrillance) dans ces listes seront représentés sur le graphique. n tracés de données actives Indique le nombre de tracés de données actives qui seront représentés sur le graphique.
Droite	Détermine les éléments qui seront affichés sur l’axe de droite du graphique. Attribut Paramètres pouvant être représentés sur l’axe de droite. Liens/Nœuds Tout ou partie des objets sélectionnés dans la vue du réseau de la simulation. Voir la section Remarques pour en savoir plus sur les objets affichés dans chaque liste (gauche ou droite). Seuls les paramètres des objets sélectionnés (mis en surbrillance) dans ces listes seront représentés sur le graphique. n tracés de données actives Indique le nombre de tracés de données actives qui seront représentés sur le graphique.
Permuter gauche/droite	Intervertit les listes de gauche et de droite, et donc les axes sur lesquels les données seront affichées.
Sélection d’objets courants	Disponible lorsque les objets réseau sélectionnés sont du même type. Lorsque cette case est cochée, les sélections de la liste de droite sont synchronisées avec celles de la liste de gauche. Lorsque des objets sont sélectionnés ou désélectionnés dans l’une ou l’autre des listes, la modification est appliquée aux deux listes. Lorsque la case est décochée, les listes sont désynchronisées.
Données actives	Affiche la boîte de dialogue Sélection de données en temps réel, qui permet de sélectionner les données actives à tracer sur le graphique en plus des tracés de résultats.

Remarques :

• Si la sélection réseau est composée d’un seul type d’objet, la liste complète s’affiche dans les deux panneaux, et deux paramètres différents peuvent être représentés graphiquement pour chaque objet.
• Si la sélection contient un mélange de types d’objets, un ensemble d’objets est répertorié dans le panneau de gauche et un autre dans le panneau de droite. Un paramètre peut être représenté graphiquement pour chacun d’eux.
• Si la sélection contient les trois types d’objets qui peuvent être représentés graphiquement (nœuds, liens et groupes d’objets), seuls les nœuds et les liens sont affichés pour la représentation graphique.
• Dans les deux listes, vous pouvez cliquer sur chaque entrée pour la désélectionner ou la resélectionner.
