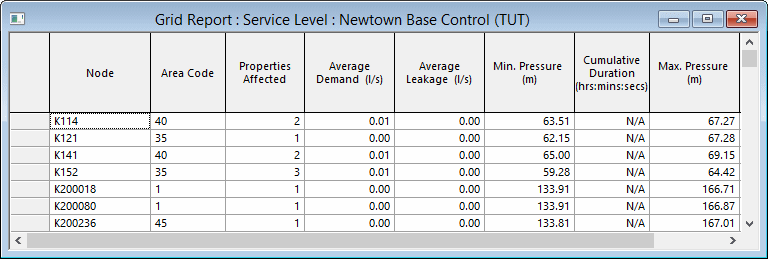

Vue Rapport tabulaire (Niveau de service)

Cette vue affiche un rapport sur toutes les défaillances en termes de respect du niveau de service requis.

Les types de rapports qui peuvent être générés sont les suivants :

• Rapport sur les nœuds : vérification de la pression minimale et du seuil inférieur au niveau du nœud, ou vérification de la pression minimale et du seuil inférieur au niveau de la propriété la plus élevée (le cas échéant)
• Rapport sur les points de consommation

Remarques :

• Si une simulation de base est choisie, les résultats de la simulation sélectionnée sont comparés à ceux de la simulation de base, et seuls les changements entre la simulation sélectionnée et la simulation de base sont signalés.
• Les nœuds ou les points de consommation ne respectant pas les critères de niveau de service dans la simulation à comparer, et qui ne les respectaient pas non plus dans la simulation de base, ne figurent pas dans le tableau Rapport de niveau de service, sauf si le nœud/point de consommation ne respecte pas un critère de seuil de pression.

Pour afficher cette vue, sélectionnez Résultats  Rapports tabulaires  Niveau de service, puis complétez la boîte de dialogue Niveau de service. Les champs affichés dans le tableau dépendent des options sélectionnées dans cette boîte de dialogue.

Élément	Description
Champs de rapport de niveau de service	Colonne Description Rapport portant sur le nœud Rapport portant sur le point de consommation Nœud Propriété la plus élevée Nœud ID du nœud au niveau duquel une défaillance s’est produite en termes de niveau de service. OUI OUI OUI Nom Nom du nœud au niveau duquel une défaillance s’est produite en termes de niveau de service. OUI OUI OUI Indicatif régional Indicatif régional auquel ce nœud appartient. OUI OUI OUI Point de consommation Nom du point de consommation. La cellule Point de consommation est surlignée en bleu si le client est un client clé. Ce champ n’est affiché que si l’option Rapport sur: Points de consommation est sélectionnée dans la boîte de dialogue Rapport tabulaire (Niveau de service). OUI OUI OUI Utilisation du niveau à Ce champ n’est affiché que si l’option Rapport sur: Points de consommation est sélectionnée dans la boîte de dialogue Rapport tabulaire (Niveau de service). Il indique le niveau utilisé : Nœud Point de consommation NON NON OUI Propriétés concernées Nombre de propriétés fournies par le nœud qui sont concernées par la défaillance. OUI OUI NON Demande moyenne Demande moyenne au niveau du nœud lors de la simulation. Ce champ n’est affiché que si la case Inclure les colonnes Demande et Fuite est cochée dans la boîte de dialogue Rapport tabulaire (Niveau de service). OUI OUI NON Variation de la demande au niveau d’un événement (%) Pourcentage de réduction de la demande par rapport à une simulation de base. OUI OUI OUI Demande (%) Rapport entre la demande réelle et la demande nominale (moyennée sur la simulation). Ce champ n’est affiché que lors de la comparaison des résultats de la simulation avec une simulation de base. OUI OUI OUI Moyenne des fuites Moyenne des fuites au niveau du nœud lors de la simulation. Ce champ n’est affiché que si la case Inclure les colonnes Demande et Fuite est cochée dans la boîte de dialogue Rapport tabulaire (Niveau de service). OUI OUI NON Pression min. Pression minimale atteinte lors de la simulation si elle est descendue en dessous de la limite de pression minimale pendant la durée spécifiée. S/O si la pression ne descend pas en dessous de la limite de pression minimale. OUI OUI OUI Durée cumulée min. Durée totale pendant laquelle la pression est restée en dessous du seuil au cours de la simulation. OUI OUI OUI Testé à Ce champ n’est affiché que si l’option Propriété la plus élevée est sélectionnée dans la boîte de dialogue Rapport tabulaire (Niveau de service). Niveau auquel la pression minimale a été testée. Ce champ peut être défini sur l’une des valeurs suivantes : Nœud : en l’absence de propriété la plus élevée Propriété la plus élevée S/O : si le nœud/la propriété la plus élevée a respecté le seuil de pression minimum NON OUI NON Pression max. Pression maximale atteinte lors de la simulation si la limite de pression maximale a été dépassée pendant la durée spécifiée. S/O si la pression ne dépasse pas la limite de pression maximale. OUI OUI OUI Durée cumulée max. Durée totale pendant laquelle la pression a dépassé le seuil au cours de la simulation. OUI OUI OUI Seuil inférieur de base Calculé à partir de la simulation de base. Il s’agit de la pression la plus basse enregistrée au niveau du nœud ou du point de consommation pendant au moins la durée spécifiée. Ce champ n’est affiché que lors de la comparaison des résultats de la simulation avec une simulation de base. OUI OUI OUI Seuil inférieur Calculé à partir de la simulation à comparer. Il s’agit de la pression la plus basse enregistrée au niveau du nœud ou du point de consommation pendant au moins la durée spécifiée. Ce champ n’est affiché que lors de la comparaison des résultats de la simulation avec une simulation de base. OUI OUI OUI Variation du seuil inférieur (%) Différence, en pourcentage, entre le seuil inférieur et le seuil inférieur de base. Ce champ n’est affiché que lors de la comparaison des résultats de la simulation avec une simulation de base. OUI OUI OUI Seuil inférieur à l’apparition de l’événement Heure à laquelle la valeur du seuil inférieur a été atteinte lors de la simulation. OUI OUI OUI Seuil supérieur de base Calculé à partir de la simulation de base. Il s’agit de la pression la plus élevée enregistrée au niveau du nœud ou du point de consommation pendant au moins la durée spécifiée. Ce champ n’est affiché que lors de la comparaison des résultats de la simulation avec une simulation de base. OUI OUI OUI Seuil supérieur Calculé à partir de la simulation à comparer. Il s’agit de la pression la plus élevée enregistrée au niveau du nœud ou du point de consommation pendant au moins la durée spécifiée. Ce champ n’est affiché que lors de la comparaison des résultats de la simulation avec une simulation de base. OUI OUI OUI Variation du seuil supérieur (%) Différence, en pourcentage, entre le seuil supérieur et le seuil supérieur de base. Ce champ n’est affiché que lors de la comparaison des résultats de la simulation avec une simulation de base. OUI OUI OUI Seuil supérieur à l’apparition de l’événement Heure à laquelle la valeur du seuil supérieur a été atteinte lors de la simulation. OUI OUI OUI
Menu contextuel	Copier : copie les valeurs des cellules sélectionnées dans le Presse-papiers. Plusieurs cellules/lignes/colonnes peuvent être copiées simultanément. Figer les colonnes : disponible à partir des en-têtes de colonne lorsqu’une ou plusieurs colonnes sont sélectionnées. Déplace les colonnes vers le côté gauche du tableau et les marque avec une ligne très épaisse. Lorsque vous faites défiler les colonnes latéralement, ces colonnes figées ne se déplacent pas. Libérer toutes les colonnes : disponible à partir des en-têtes de colonne lorsque les colonnes ont été figées précédemment. Libère toutes les colonnes figées. Différentes options de tri : trie les données dans une seule colonne ou dans les lignes/colonnes sélectionnées.
