Boîte de dialogue Importer à partir d’AutoCAD

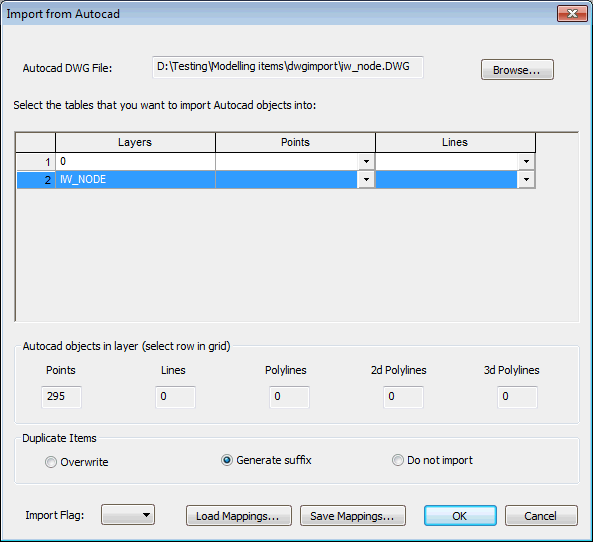

La boîte de dialogue Importer à partir d’AutoCAD est utilisée lors de l’Importation à partir de fichiers DWG AutoCAD.

Elle s’affiche lorsque vous sélectionnez Importer À partir d’un fichier DWG AutoCAD dans le menu Réseau.

Champ	Description
Fichier DWG AutoCAD :	Affiche le chemin du fichier DWG à importer. Utilisez le bouton Parcourir pour sélectionner le fichier dans une boîte de dialogue Windows d’ouverture de fichier.
Tableau de couches	Le tableau affiche toutes les couches du fichier DWG sélectionné. Le tableau se compose de trois colonnes : Colonne de tableau Description Couches Nom du calque Points Liste déroulante des objets réseau. Sélectionnez l’objet réseau correspondant aux points AutoCAD à importer. Lignes Liste déroulante des objets réseau. Sélectionnez l’objet réseau correspondant aux lignes AutoCAD à importer.
Objets AutoCAD dans la couche	Affiche le nombre de chaque type d’objet AutoCAD dans une couche sélectionnée dans le tableau.
Éléments en double	Il existe trois options pour gérer les éléments en double : Option Description Remplacer Les éléments en double seront écrasés (par défaut). Générer un suffixe Ajoute un suffixe à l’ID d’objet des éléments en double (#1, #2, etc.). Ne pas importer Les éléments en double seront ignorés et ne seront pas importés.
Charger les mappages :	Charge les correspondances de points et de lignes précédemment enregistrées depuis un fichier de configuration AutoCAD dans le tableau des couches.
Enregistrer les mappages :	Enregistre les mappages de points et de lignes du tableau des couches dans un fichier de configuration AutoCAD.
