Cette page sert à :
- configurer les options de génération automatique du nom lors de la création de nœuds dans le réseau ;
- renommer tous les nœuds ou une sélection de nœuds en fonction du schéma d’attribution de nom choisi.

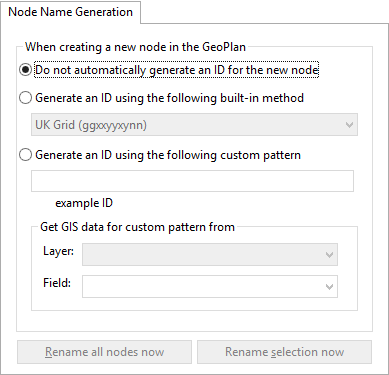

Pour afficher la page, sélectionnez les options Réseau
Réseau, puis, si nécessaire, cliquez sur l’onglet Génération du nom du nœud.
| Élément | Description | ||||||
|---|---|---|---|---|---|---|---|
| Ne pas générer automatiquement d’ID pour le nouveau nœud | Si cette option est sélectionnée, elle désactive l’attribution automatique de noms. | ||||||
| Générer un ID à l’aide de la méthode intégrée suivante |
Permet d’attribuer automatiquement un nom aux nœuds en fonction de leurs coordonnées. Si cette option est sélectionnée, les options suivantes deviennent disponibles dans la liste déroulante qui l’accompagne :
Pour obtenir une explication sur ces options, voir la section « Méthodes intégrées » ci-dessous. |
||||||
| Générer un ID à l’aide du modèle personnalisé suivant |
Permet d’attribuer automatiquement un nom aux nœuds en fonction d’un modèle personnalisé.
|
||||||
| Renommer tous les nœuds maintenant (bouton) |
Permet de renommer tous les nœuds du GeoPlan en utilisant le schéma d’attribution de noms sélectionné ci-dessus. Disponible uniquement si un schéma d’attribution de noms a été sélectionné ci-dessus. Ouvre la boîte de dialogue Renommer tous les nœuds. |
||||||
| Renommer la sélection maintenant (bouton) |
Permet de renommer les nœuds actuellement sélectionnés dans le GeoPlan en utilisant le schéma d’attribution de noms sélectionné ci-dessus. Disponible uniquement si un schéma d’attribution de noms a été sélectionné ci-dessus et si au moins un nœud est sélectionné dans le GeoPlan. Ouvre la boîte de dialogue Renommer la sélection. |
Méthodes intégrées
| Méthode | Description |
|---|---|
|
Grille UK |
Nom basé sur l’emplacement sur la grille nationale britannique. Le format est ggxxyyxynn où : gg représente les lettres du carré de 100 km sur la grille ; xxyy définit le point au kilomètre le plus proche ; xy affine davantage la localisation au 100 mètres le plus proche ; nn est un numéro ajouté à la référence pour la rendre unique (commence à 01 et est incrémenté jusqu’à ce qu’un ID unique soit créé) |
|
Grille irlandaise |
Cette option génère un nom basé sur la grille nationale irlandaise. Le format est Sgxxyyxynn où : S désigne l’Irlande g représente la lettre du carré de 100 km sur la grille et les autres paramètres sont identiques à ceux de l’option Grille UK. |
|
XY8 |
Cette option génère des noms à huit chiffres, compatibles avec tout système de projection cartographique. Le nom est xxxxyyyy, où xxxx et yyyy représentent respectivement les coordonnées X et Y dans le GeoPlan. InfoWorks WS Pro n’ajoute pas ici de suffixe pour garantir l’unicité des noms générés. Si le nom de nœud généré existe déjà, InfoWorks WS Pro affiche un avertissement. Vous devrez alors soit déplacer légèrement le nœud, soit ajouter manuellement un suffixe pour le différencier. Si les coordonnées dépassent ce format à huit chiffres, un message vous invitera à reconsidérer votre choix de méthode intégrée. |
|
XY10 |
Version à dix chiffres du générateur de noms génériques décrit ci-dessus. |
|
XY12 |
Version à douze chiffres du générateur de noms génériques décrit ci-dessus. |
|
XY14 |
Version à quatorze chiffres du générateur de noms génériques décrit ci-dessus. |
Variables pour les modèles personnalisés
| Variable | Description |
|---|---|
|
{X} |
Un nombre basé sur la coordonnée X du nœud sera ajouté au nom. Par défaut, les sept derniers chiffres de la coordonnée X sont utilisés. Pour ajuster les chiffres de la coordonnée X apparaissant dans l’identifiant, ajoutez leur position à la variable. Exemple 1 : {X4321} = quatre derniers chiffres de la coordonnées X Une coordonnée X de 654132 apparaîtra dans l’identifiant du nœud sous la forme « 4132 » Exemple 2 : {X4} = quatrième chiffre de la coordonnée X en partant de la droite Une coordonnée X de 654132 apparaîtra dans l’identifiant du nœud sous la forme « 4 » |
|
{Y} |
Un nombre basé sur la coordonnée Y du nœud sera ajouté au nom. Par défaut, les sept derniers chiffres de la coordonnée Y sont utilisés. Pour ajuster les chiffres de la coordonnée Y apparaissant dans l’identifiant, ajoutez leur position à la variable. Exemple 1 : {Y4321} = quatre derniers chiffres de la coordonnées Y Une coordonnée Y de 261839 apparaîtra dans l’identifiant du nœud sous la forme « 1839 » Exemple 2 : {Y4} = quatrième chiffre de la coordonnée Y en partant de la droite Une coordonnées Y de 261839 dans l’identifiant du nœud sous la forme « 1 » |
|
{C} |
Un compteur s’ajoute au nom du nœud, augmentant pour chaque nœud qui aurait autrement un identifiant identique. Par défaut, ce compteur comporte deux chiffres (par exemple, Node_{C} = Node_01, Node_02, etc.). Pour ajuster le nombre de chiffres, ajoutez le nombre de positions significatives souhaitées à la variable. Par exemple, Node_{C4321} donnera Node_0001, Node_0002, etc. Pour modifier le point de départ du compteur, ajoutez « + » suivi du nombre à partir duquel commencer. Par exemple, Node_{C21+50} donnera Node_50, Node_51, etc. Remarque : les variables {C} et {?} ne peuvent pas être utilisées dans le même modèle.
|
|
{G} |

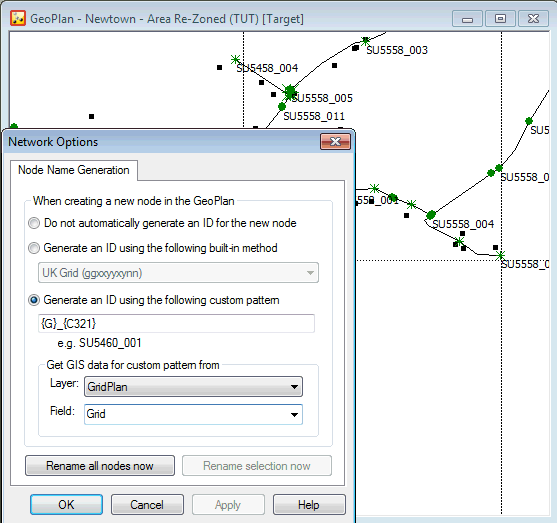

Ajoute des données SIG d’une couche spécifiée dans le GeoPlan au nom du nœud. Lors de l’utilisation de la variable {G}, la section Obtenir des données SIG pour le modèle personnalisé à partir de devient disponible. Elle contient des listes déroulantes des couches affichées dans le GeoPlan et des champs de la couche sélectionnée. Cela s’avère particulièrement utile lors de l’utilisation d’une couche de grille de coordonnées. Exemple
Pour choisir quels caractères du champ de la couche SIG apparaîtront dans l’identifiant du nœud, ajoutez à la variable les chiffres correspondant à la position des caractères dans le champ. Les caractères sont numérotés de gauche à droite. Par exemple, pour un champ de couche contenant des coordonnées de grille sous la forme SU5163 {G3456} = 5163 |
|
{?} |
Invite l’utilisateur à saisir une partie du nom lors de la création du nœud. Plusieurs « ? » peuvent être inclus pour indiquer le nombre de caractères à saisir. Le caractère « ? » sera mis en évidence, invitant l’utilisateur à le remplacer. Vous pouvez inclure plusieurs « ? » entre accolades pour suggérer le nombre de caractères à saisir. Cependant, cette variable ne peut être utilisée qu’une seule fois dans le modèle. La variable {?} ne permet pas de renommer les nœuds existants. Remarque : les variables {?} et {C} ne peuvent pas être utilisées dans le même modèle.
|
