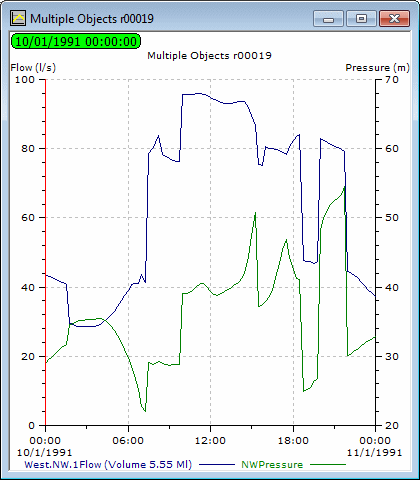

Vous pouvez afficher les résultats sous forme de graphique pour une sélection d’objets réseau afin de comparer les résultats des objets sélectionnés.
Pour afficher les résultats et/ou les données observées pour une sélection d’objets réseau :
- Dans une simulation ouverte, sélectionnez un ou plusieurs objets réseau. (Vous pouvez sélectionner n’importe quelle combinaison de nœuds, de liens et de groupes d’objets.)
- Si les objets sélectionnés sont tous du même type, deux paramètres partagés peuvent être tracés.
- Si un mélange de types d’objets est sélectionné, un paramètre peut être tracé pour chaque type.
- Si la sélection comprend des nœuds, des liens et des groupes d’objets, seuls les nœuds et les liens sont affichés pour la représentation graphique.
- Cliquez sur l’outil
(Représentation graphique des objets sélectionnés) dans la barre d’outils Opérations.
La boîte de dialogue Sélection de graphique s’affiche.
- Sélectionnez un attribut dans les listes de gauche et de droite. Il s’agit des paramètres à tracer sur les deux axes.
- Si vous souhaitez réduire le nombre de tracés affichés, désélectionnez les objets dans les listes Liens (Gauche ou Droite).
- Sélectionnez les options requises dans la boîte de dialogue. Vous avez le choix entre les possibilités suivantes :
- Cochez la case Sélection d’objets courants pour synchroniser les sélections de la liste de droite avec celles de la liste de gauche. Cette option est disponible uniquement si les objets réseau choisis sont tous des nœuds ou tous des liens.
- Utilisez le bouton Permuter gauche/droite pour passer d’une liste à l’autre. La liste de gauche s’affiche sur l’axe de gauche du graphique.
- Utilisez le bouton Données actives pour sélectionner les données actives à tracer sur le graphique.
- Pour afficher le graphique, cliquez sur OK.
Remarques :
- Vous pouvez afficher les résultats graphiques pour une période donnée en ajustant les temps de début et de fin de la relecture dans la boîte de dialogue Options de relecture et en cochant l’option Appliquer aux outils de tableaux et de graphiques.
Vous pouvez également ajuster la période affichée par les graphiques individuels. Pour cela, sélectionnez les propriétés du graphique dans le menu contextuel, puis utilisez les options de mise à l’échelle de l’axe des x figurant dans la boîte de dialogue Propriétés du graphique.
- Sur les graphiques produits par l’outil
(Graphique) ou l’outil (Représentation graphique des objets sélectionnés) (voir la rubrique Représentation graphique des objets sélectionnés), la ligne de temps rouge indique l’heure actuelle de la simulation qui correspondant à l’heure actuelle de la simulation sur le GeoPlan. Pour passer à une heure de simulation différente, vous pouvez faire glisser la ligne rouge sur l’heure de simulation souhaitée directement sur le graphique. La date et l’heure de la simulation seront mises à jour en conséquence dans le Geoplan.
- Pour afficher une étiquette indiquant la valeur du tracé à l’heure actuelle de la simulation, cliquez avec le bouton droit de la souris sur la vue graphique et sélectionnez Étiquetage automatique des tracés.
