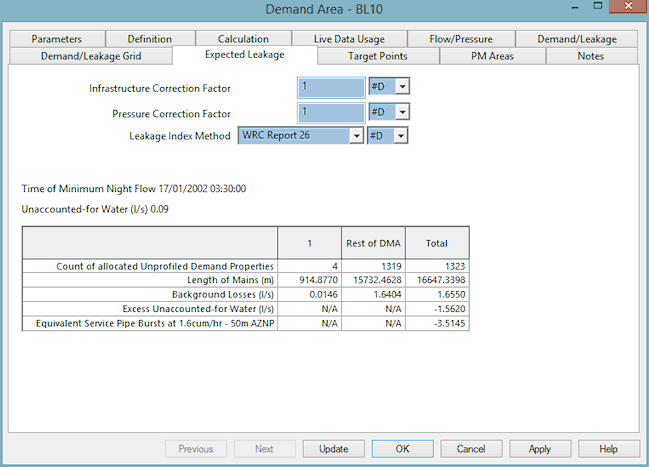

Page Fuite attendue de la zone de demande

La page Fuite attendue permet d’afficher et de modifier les paramètres du calcul de fuite attendue, ainsi que d’afficher les résultats du calcul.

Facteur de correction d’infrastructure

Le facteur de correction d’infrastructure (ICF) indique l’état relatif des tuyaux principaux (Gestion des fuites (rapport F) - Utilisation des données de débit de nuit). L’intervalle prévu est compris entre 0,1 et 2 dans les conditions suivantes :

ICF	État
0,5	Bon
1	Moyen
1,5	Mauvais

Facteur de correction de la pression

Le facteur de correction de pression (PCF) permet de définir la pression nocturne moyenne de zone (AZNP) sur une valeur standard de 50 m. L’intervalle prévu est compris entre 0,1 et 3. (Gestion des fuites (rapport F) - Utilisation des données de débit de nuit).

Si une valeur par défaut est choisie, la valeur du PCF est calculée selon la méthode d’indice de fuite sélectionnée.

La valeur de l’AZNP provient des données actives lorsqu’elles sont disponibles ou des résultats de la simulation.

Méthode d’indice de fuite

Deux méthodes d’indice de fuite sont disponibles : Rapport 26 du WRC (par défaut) et Loi de puissance 1,5.

Remarque :

Le PCF ne peut être calculé que si une AZNP a été spécifiée ou calculée sur la page des paramètres de la feuille de propriétés Zone de demande. Si aucune AZNP n’est disponible pour le calcul, le PCF a par défaut la valeur 1.

Rapport 26 du WRC

Avec la méthode Rapport 26 du WRC, le PCF est calculé comme suit :

PCF = Indice de fuiteAZNP/Indice de fuite 50m (1) où l’indice de fuite est calculé comme suit : 0,5.AZNP + 0,0042.AZNP2 (2) AZNP = Pression nocturne moyenne de la zone

Loi de puissance 1,5

À l’aide de la loi de puissance 1,5, le PCF est calculé comme suit :

PCF = AZNP1.5/501.5 (3)

Pertes en arrière-plan

Les pertes en arrière-plan sont calculées à l’aide de la méthode décrite dans l’ouvrage A Manual of DMA Practice (1999) :

LB = ICF x PCF x (4 x nombre de propriétés + 0,04 x mètres de tuyaux principaux) (4) où : ICF = Facteur de correction d’infrastructure PCF = Facteur de correction de la pression Remarque : LB est calculé en l/h et converti en unités utilisateur à des fins de rapport.

Équivalence d’éclatements de branchement d’eau

L’équivalence d’éclatements de branchement d’eau est calculée à l’aide de la méthode décrite dans l’ouvrage A Manual of DMA Practice (1999) :

Excédent UFW/débit médian des éclatements de branchement d’eau (5) où : Excédent UFW = Excédent d’eau non pris en compte Eau non prise en compte - LB (6) Débit médian des éclatements de branchement d’eau : m3/h (7) AZNP = Pression nocturne moyenne de zone Remarque : L’équivalence d’éclatements de branchement d’eau ne peut être calculée que si des données actives sont associées au nœud AZNP ou si des résultats de simulation sont ouverts dans le GeoPlan.
