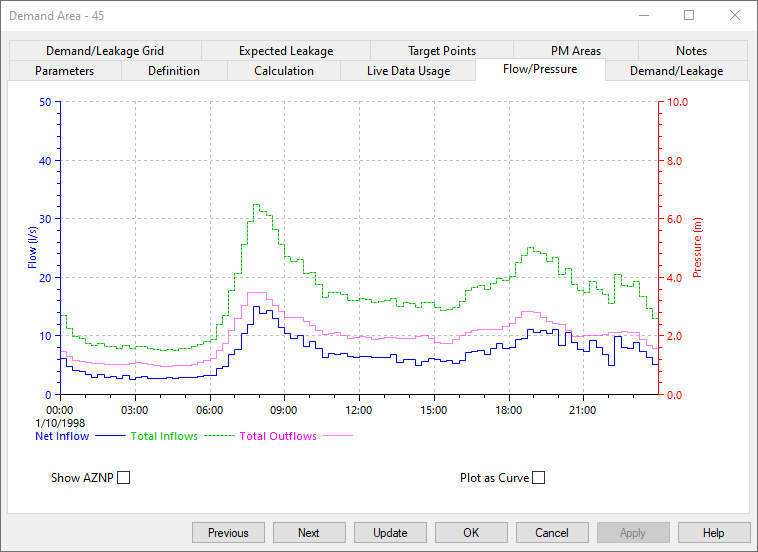

Cette page permet d’afficher les sorties de l’analyse des données actives de la zone de demande sous forme de graphique. Le graphique n’est renseigné que lorsque le fichier approprié de configuration de données actives est ouvert, ainsi que le réseau et le contrôle.
Le graphique indique ce qui suit :
- Débit entrant total dans la zone de demande à partir des nœuds de transfert, des compteurs et des stations de pompage
- Débit sortant total de la zone de demande vers des nœuds de transfert, des compteurs et des stations de pompage
- Débit entrant net total dans la zone de demande
Si un nœud AZNP de zone de demande ou de zone sous pression gérée a été défini, vous pouvez afficher la pression au niveau de ce nœud à partir des résultats de simulation et des données actives. Utilisez la liste déroulante Afficher AZNP pour passer d’un nœud AZNP de zone de demande et de zone sous pression gérée à l’autre.
Si des points cibles ont été générés sur la page Points cibles, vous pouvez afficher les pressions au niveau des nœuds Point cible à partir des résultats de la simulation.
Options du graphique
Vous pouvez modifier les propriétés du graphique et imprimer le graphique ou le copier dans le Presse-papiers en cliquant avec le bouton droit de la souris sur le graphique, puis en choisissant l’une des options dans le menu contextuel :
- Imprimer le graphique : sélectionnez cette option pour imprimer le graphique.
- Copier le graphique : sélectionnez cette option pour copier le graphique dans le Presse-papiers et le coller dans une autre application.
- Propriétés du graphique : sélectionnez cette option pour modifier les propriétés du graphique, telles que les titres des axes et les couleurs de tracé.
