Page Courbe de pompe

Cette page permet d’afficher et de modifier tous les champs de données partagés pour une courbe de pompe.

Les détails de tous les champs affichés sont indiqués sur la page Champs de données de courbe de pompe.

Vous pouvez l’afficher de deux manières différentes :

• Dans la vue tableau Pompe du tableau Liens, cliquez avec le bouton droit de la souris sur une ligne et choisissez Propriétés dans le menu contextuel.
• Sur la feuille de propriétés Station de pompage, accédez à la page Données de pompe, cliquez avec le bouton droit de la souris sur une ligne et choisissez Courbe de pompe dans le menu contextuel.

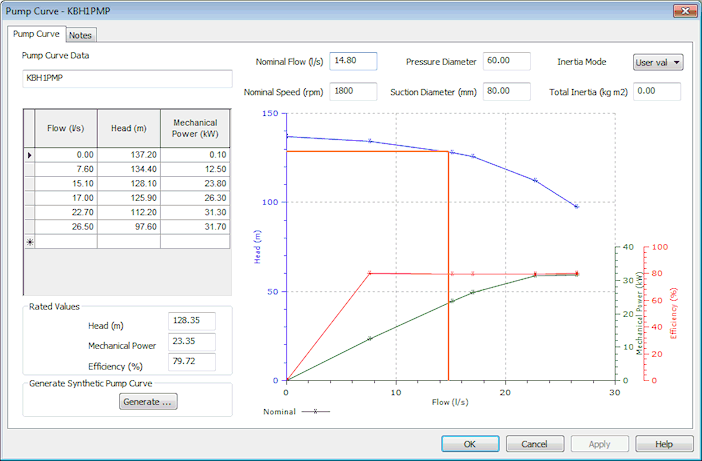

Le graphique représente la charge et la puissance à partir du tableau et comporte une courbe d’efficacité calculée. Lorsque le débit nominal est modifié, les valeurs assignées sont recalculées pour ce débit. Voir la ligne orange sur le graphique de l’exemple ci-dessous. Les débits évalués correspondent aux points où la ligne orange coupe les différents tracés.

Le graphique est automatiquement mis à jour lorsque les valeurs du tableau ou du débit nominal sont modifiées. Les valeurs assignées calculées changent également.

Courbe d’efficacité

La courbe d’efficacité est calculée à partir des valeurs de débit, de charge et de puissance mécanique figurant dans le tableau à l’aide de l’équation suivante :

(1) où : P = Puissance mécanique (kW) ρ = Masse volumique de l’eau dans des conditions standard (1 000 kg/m3) g = accélération due à la gravité H = Hauteur Q = Vidange via la station de pompage  = Efficacité

Valeurs assignées

Les valeurs assignées figurant sur la page Courbe de pompe sont en lecture seule et calculées par InfoWorks WS Pro.

Les valeurs assignées sont calculées par interpolation d’une ligne droite entre les points des courbes Charge, Puissance mécanique et Efficacité de part et d’autre du point de débit nominal.

Inertie

Les champs Mode d’inertie et Inertie totale sur la page Courbe de pompe sont utilisés lors de l’exécution d’une simulation InfoWorks TS (système transitoire).

L’inertie décrit la résistance de la pompe au changement d’élan. Plus l’inertie est élevée, plus la pompe continue à tourner longtemps après l’arrêt.

InfoWorks WS Pro comprend deux modes d’inertie intégrés qui calculent automatiquement l’inertie totale en fonction des valeurs assignées de la pompe à l’aide des relations empiriques développées par Thorley (1991). Vous pouvez également saisir une valeur définie par l’utilisateur.

L’inertie totale correspond à la somme de l’inertie de la pompe et de l’inertie du moteur.

L’inertie de la pompe est calculée par InfoWorks WS Pro comme suit :

Construction lourde (p. ex., pompes anciennes fabriquées avant 1970) (2) Construction légère (petites pompes légères) (3) où : I = Inertie (kg m2) P = Puissance mécanique (kW) N = vitesse nominale g = accélération due à la gravité

L’inertie du moteur est calculée comme suit :

(4)

Courbe de la pompe synthétique

En l’absence de données du fabricant, il est possible de générer des courbes synthétiques pour le débit, la charge et la puissance mécanique.

Pour générer une courbe synthétique, procédez comme suit :

1. Cliquez sur le bouton Générer sur la page Courbe de pompe. La boîte de dialogue Génération de courbe de pompe synthétique s’affiche.
2. Dans la boîte de dialogue Génération de courbe de pompe synthétique, sélectionnez la méthode à utiliser parmi les options suivantes :
   • InfoWorks 1 point
   • EPANET 1 point
   • EPANET 3 points
   • WATSYS 3 points
3. Entrez les valeurs requises pour le débit, la charge et la vitesse nominale en fonction de la méthode de génération de courbe sélectionnée.
4. Cliquez sur OK pour générer la courbe.

Remarque :

La génération d’une courbe synthétique remplace les valeurs existantes dans le tableau Courbe de pompe. La valeur de débit nominal (et la vitesse nominale si vous utilisez la méthode Point WATSYS 3) est également remplacée.

Les valeurs de la courbe synthétique peuvent correspondre ou non aux caractéristiques réelles de la pompe. Nous vous conseillons donc de n’utiliser cette approche que lorsque cela est inévitable.

Courbe à 1 point InfoWorks

Une courbe de pompe est générée à l’aide d’une charge de pompe (charge nominale) et d’un débit nominal spécifiés par l’utilisateur, en supposant une efficacité de 80 % au point de service de la pompe. Une courbe à dix points est créée autour du point de service à l’aide de facteurs de multiplication issus des tableaux pour une courbe type.

La courbe d’efficacité est calculée à partir des valeurs de débit, de charge et de puissance mécanique figurant dans le tableau à l’aide de l’équation 1 suivante :

Courbes EPANET

Vous pouvez générer des courbes de pompe via les méthodes EPANET avec 1 point ou 3 points.

Lorsque vous utilisez la méthode EPANET 3 points, une courbe à 10 points est créée à partir de trois jeux de valeurs de débit-charge spécifiées par l’utilisateur à l’aide de l’équation suivante :

(5) Où : h = hauteur q = débit A, B et C = coefficients

Les valeurs de puissance sont calculées en supposant une efficacité de 80 %.

Lorsque vous utilisez la méthode EPANET 1 point :

• la charge nominale et le débit nominal sont spécifiés par l’utilisateur (q1, h1),
• un point inférieur de débit nul et une charge de 133 % pour la charge nominale sont supposés :

(q0, h0) = (0, 1,33h1) (6)

• un point supérieur de deux fois le débit de conception au niveau d’une charge nulle est supposé :

(q2, h2) = (2q1, 0) (7)

Les trois points sont ensuite utilisés dans la méthode avec trois points décrite ci-dessus.

Les valeurs de puissance sont calculées en supposant une efficacité de 80 %.

Courbe à 3 points WATSYS

Vous pouvez générer une courbe de pompe à l’aide de la méthode WATSYS 3 points.

Lorsque vous utilisez la méthode WATSYS 3 points, une courbe est créée à partir de trois jeux de valeurs de débit-charge spécifiées par l’utilisateur à l’aide de l’équation suivante :

(8) Où : h = hauteur q = débit M, L et f = coefficients

Les valeurs de puissance sont calculées en supposant une efficacité de 80 %.
