Page Contrôle de vanne

InfoWorks WS Pro prend en charge différents types de vannes de contrôle.

• Vanne à contrôle de débit (FCV) : fonctionne selon les variations de débit dans une canalisation de contrôle.
• Vanne modulée par le débit (FMV) : contrôle la pression dans une vanne de contrôle en fonction de la variation du débit dans la vanne.
• Vanne de régulation du débit (FRV) : fonctionne selon un profil de débit cible.
• Vanne ouverte/fermée (OCV) : ouverture d’une vanne contrôlée en fonction de la pression au niveau d’un nœud de contrôle.
• Vanne pressostatique (PCV) : fonctionne selon les variations de pression au niveau d’un nœud de contrôle (ou des changements de niveau d’eau dans un réservoir de contrôle).
• Vanne de pression/débit (PFV) : fonctionne selon la pression/profondeur surveillée au niveau d’un nœud/réservoir de contrôle
• Vanne de réduction de la pression (PRV) : réduit la pression à un nœud de contrôle en aval pour atteindre un niveau donné qui est constant ou variable dans le temps.
• Vanne de réduction/maintien de la pression (PRSV) : réduit la pression au niveau d’un nœud de contrôle de réduction en aval et maintient une pression minimale à un nœud de contrôle de maintien en amont par rapport à un niveau donné qui est constant ou variable dans le temps .
• Vanne de maintien de la pression (PSV) : maintient une pression minimale à un nœud de contrôle en amont par rapport à un niveau donné qui est constant ou variable dans le temps.
• Vanne contrôlée selon un calendrier (TCV) : fonctionne selon un calendrier général.
• Vanne d’étranglement (THV) : permet une perte de pression supplémentaire et réduit ainsi le débit.

Remarque :

• Vous pouvez attribuer des profils de contrôle aux types de vannes FRV, PRV, PSV et TCV via un chargement à partir d’une source de données actives.
• Si aucune stratégie de contrôle n’est attribuée à une vanne, InfoWorks WS Pro suppose qu’elle est ouverte tout au long de la simulation.
• Les clapets obturateurs peuvent être utilisés comme vannes d’isolement (commande marche/arrêt). Cependant, il est recommandé de ne pas utiliser les clapets obturateurs comme vannes de contrôle.
• Pour obtenir des informations générales sur les contrôles, voir la rubrique À propos des contrôles (données de contrôle).

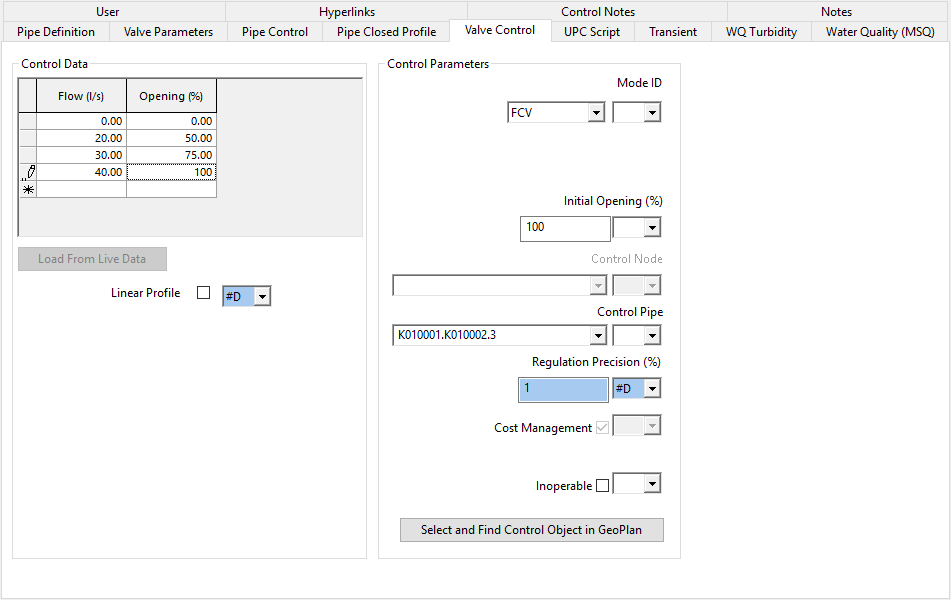

Vanne à contrôle de débit (FCV)

Les vannes à contrôle de débit (FCV) réagissent aux changements de débit dans une canalisation de contrôle spécifiée par l’utilisateur.

Il s’agit de dispositifs sophistiqués relativement rares en pratique. Elles offrent pourtant d’importantes possibilités de contrôle fin des systèmes de distribution. Lorsqu’il y a une demande exceptionnelle, par exemple de la part des pompiers, la vanne pourrait s’ouvrir complètement. Si la demande augmente encore, peut-être en raison d’un éclatement, elle s’arrête automatiquement.

L’utilisateur spécifie la relation entre le pourcentage d’ouverture de la vanne et le débit à travers celle-ci. L’utilisateur indique également l’ouverture initiale de la vanne au début de la simulation. Si aucune ouverture initiale n’est saisie, InfoWorks WS suppose que la vanne est fermée pendant toute la simulation.

Par défaut, aucune interpolation n’est utilisée entre les points de données. Chaque valeur indiquée dans le tableau est conservée jusqu’à la prochaine saisie de date/heure ou la fin de la simulation. Cochez la case Profil linéaire pour l’interpolation linéaire à utiliser entre les points de données.

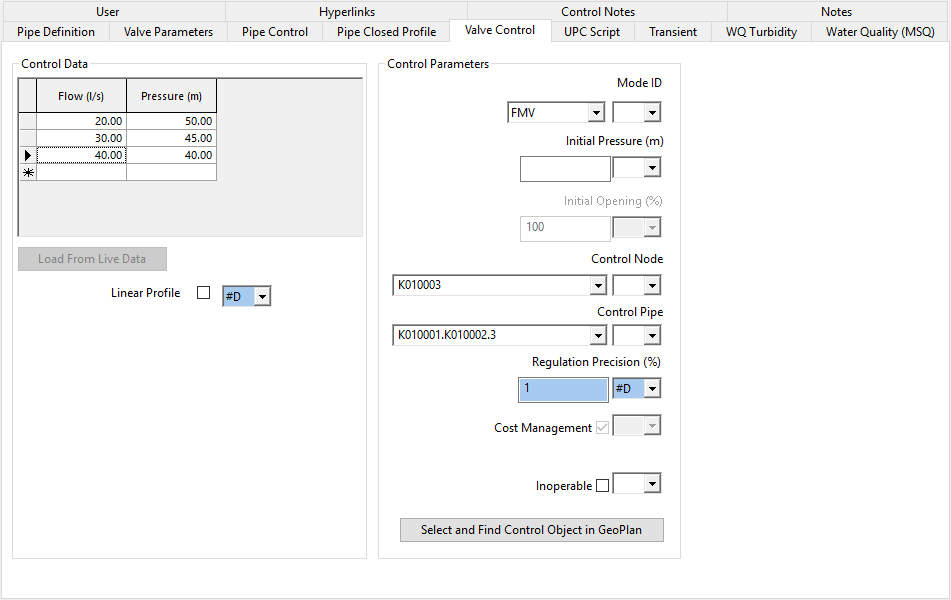

Vanne modulée par le débit (FMV)

Une vanne modulée par le débit (FMV) permet de contrôler la pression dans un nœud de contrôle spécifié par l’utilisateur.

La vanne contrôle la pression au niveau du nœud de contrôle, qui est normalement proche d’elle, à l’aide de la mesure du débit qui la traverse. Cette vanne est souvent utilisée pour définir la pression au niveau d’un nœud distant lorsque la relation entre les pressions au niveau des deux nœuds est déterminée à partir des mesures.

Cela permet de réduire les coûts liés aux remontées de télémétrie provenant du nœud distant utilisé pour contrôler la vanne.

Afficher l’image

L’utilisateur spécifie la relation entre la pression à maintenir au niveau du nœud de contrôle et le débit à travers la vanne.

Par défaut, aucune interpolation n’est utilisée entre les points de données. Chaque valeur indiquée dans le tableau est conservée jusqu’à la prochaine saisie de date/heure ou la fin de la simulation. Vous pouvez cocher la case Profil linéaire pour l’interpolation linéaire à utiliser entre les points de données.

Vanne de régulation du débit (FRV)

Une vanne de régulation du débit (FRV) régule le débit selon un débit cible constant ou un profil de débit variable dans le temps spécifiés par l’utilisateur.

Par exemple, une vanne de régulation du débit peut servir à réguler le transfert d’eau d’une zone à une autre.

L’utilisateur spécifie un débit constant et/ou un profil de débit variable dans le temps à assurer via la vanne.

Remarque : si un débit cible constant et une série de débits cibles variables ont été saisis, les débits cibles variables sont utilisés.

Lors de l’utilisation d’un profil de débit variable dans le temps, aucune interpolation n’est mise en place par défaut entre les points de données. Chaque valeur indiquée dans le tableau est conservée jusqu’à la prochaine saisie de date/heure ou la fin de la simulation. Vous pouvez cocher la case Profil linéaire pour l’interpolation linéaire à utiliser entre les points de données.

Pour en savoir plus sur les options disponibles pour prolonger le profil en dehors des dates/heures saisies, voir la rubrique Options d’extension de profil.

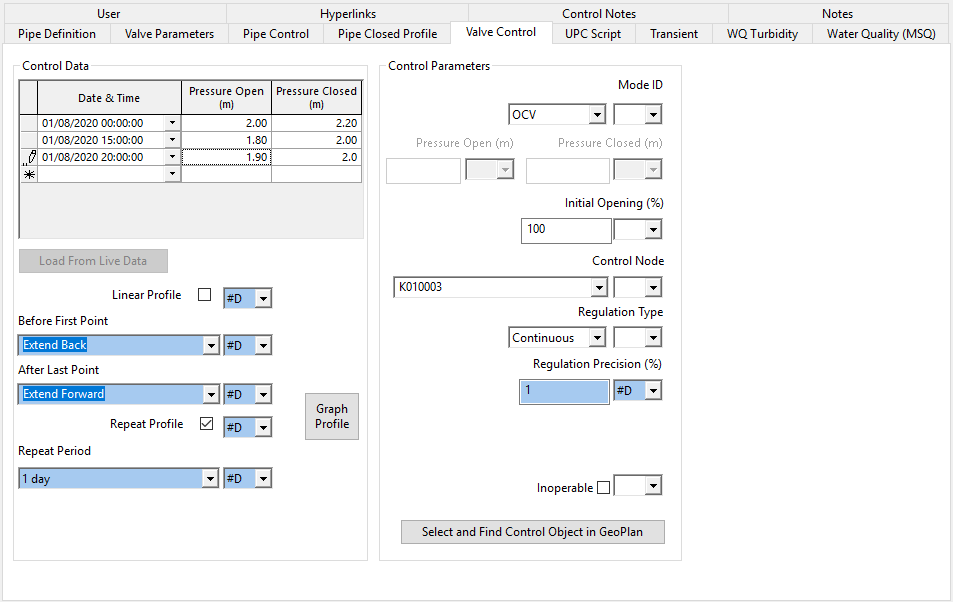

Vanne ouverte/fermée (OCV)

L’ouverture d’une vanne ouverte/fermée (OCV) est contrôlée par la pression au niveau d’un nœud de contrôle. Vous pouvez spécifier des valeurs de pression constante auxquelles la vanne est complètement ouverte ou complètement fermée. Il est aussi possible de définir un profil variable dans le temps pour les pressions d’ouverture et de fermeture.

Par exemple, une vanne ouverte/fermée peut servir à maintenir des niveaux variables dans un réservoir tout au long de la journée.

L’utilisateur spécifie des valeurs de pressions d’ouverture et de fermeture constantes ou un profil variable dans le temps de valeurs de pressions d’ouverture et de fermeture.

Remarque : si vous avez saisi des valeurs de pression constante et une série de valeurs de pression variable, les valeurs de pression variables sont utilisées.

Lors de l’utilisation d’un profil variable dans le temps, aucune interpolation n’est mise en place par défaut entre les points de données. Chaque valeur indiquée dans le tableau est conservée jusqu’à la prochaine saisie de date/heure ou la fin de la simulation. Vous pouvez cocher la case Profil linéaire pour l’interpolation linéaire à utiliser entre les points de données.

Pour en savoir plus sur les options disponibles pour prolonger le profil en dehors des dates/heures saisies, voir la rubrique Options d’extension de profil.

Le type de régulation peut être défini sur Continu ou Activé/Désactivé.

• Lorsqu’il est défini sur Continu, l’ouverture de la vanne est déterminée à l’aide d’une interpolation linéaire entre les valeurs actuelles de pression d’ouverture et de fermeture.
• Lorsqu’il est configuré sur Activé/Désactivé, l’ouverture de la vanne est définie sur 0 % ou 100 %.

Si le nœud de contrôle est un réservoir et si la profondeur initiale du réservoir ne figure pas dans l’intervalle des paramètres de pression de la vanne OCV, l’ouverture initiale de la vanne est réinitialisée si elle n’est pas cohérente avec les valeurs initiales de pression d’ouverture et de fermeture.

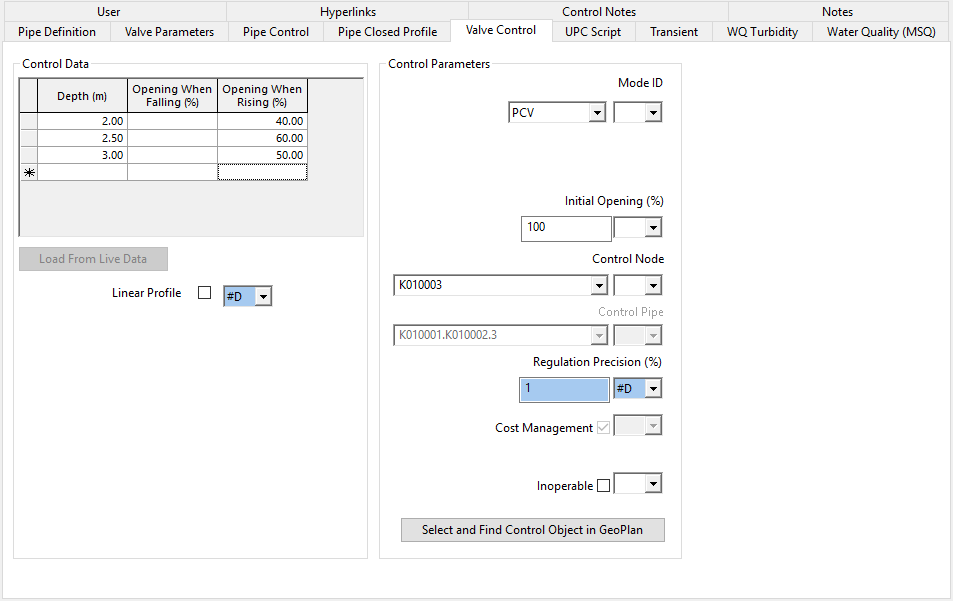

Vanne pressostatique (PCV)

La vanne fonctionne selon la pression/profondeur surveillée dans un réservoir/nœud de contrôle.

Cette vanne peut être utilisée pour simuler le contrôle d’une vanne à flotteur lorsque les mesures ont montré que la valve se bloque. Il est possible de définir des profils d’ouverture distincts pour les niveaux relatifs aux montées et aux chutes.

L’utilisateur spécifie la relation entre la pression/profondeur de contrôle et l’ouverture de la vanne.

InfoWorks WS Pro peut également simuler des dispositifs assez complexes, comme une vanne à deux voies, avec deux courbes de contrôle (une courbe pour la hausse du niveau/de la pression de l’eau et une autre pour la baisse du niveau/de la pression de l’eau).

Dans les cas les plus simples, le fonctionnement de la vanne ne dépend pas de l’augmentation ou de la baisse du niveau/de la pression. Pour modéliser ces cas, les données ne doivent être saisies que dans la colonne Ouverture en cas de montée. La colonne Ouverture en cas de chute doit rester vide.

Par défaut, aucune interpolation n’est utilisée entre les points de données. Chaque valeur indiquée dans le tableau est conservée jusqu’à la prochaine saisie de date/heure ou la fin de la simulation. Cochez la case Profil linéaire pour l’interpolation linéaire à utiliser entre les points de données.

Vanne de pression/débit

La vanne fonctionne selon la pression/profondeur surveillée dans un réservoir/nœud de contrôle.

Cette vanne peut être utilisée pour réguler le débit dans un réservoir en fonction du niveau du réservoir et de la survenue d’une montée/chute.

L’utilisateur spécifie la relation entre la pression/profondeur de contrôle et le débit via la vanne.

Deux courbes de contrôle doivent être spécifiées : une courbe pour la hausse du niveau/de la pression de l’eau et une autre pour la baisse du niveau/de la pression de l’eau.

Par défaut, aucune interpolation n’est utilisée entre les points de données. Chaque valeur indiquée dans le tableau est conservée jusqu’à la prochaine saisie de date/heure ou la fin de la simulation. Vous pouvez cocher la case Profil linéaire pour l’interpolation linéaire à utiliser entre les points de données.

Vanne de réduction de la pression (PRV)

Une vanne de réduction de la pression réduit la pression au niveau d’un nœud de contrôle en aval pour atteindre une pression prédéfinie. Cette pression cible peut être constante ou varier dans le temps. Il est également possible de spécifier un paramètre de pression avec un ratio constant entre la pression en amont et celle en aval.

À mesure que la pression en amont augmente, la vanne se ferme, ce qui crée plus de perte de charge jusqu’à ce que la pression cible soit atteinte. Lorsque la pression en amont diminue, la vanne s’ouvre. Si la pression en amont passe en dessous de la pression cible, la vanne s’ouvre complètement.

Lorsque le pas d’itération est activé (valeur égale à 1, 2, 3 ou à tout entier positif), il peut aider à stabiliser les réseaux avec plusieurs PRV en retardant les changements de réglage de la vanne de régulation entre les itérations.

Les vannes réduction de la pression sont souvent utilisés pour réduire les fuites dans les zones qui enregistreraient des pressions élevées si elles n’étaient pas contrôlées.

L’utilisateur spécifie une pression en aval et/ou un profil de pression variable dans le temps à maintenir.

Remarque : si une pression cible constante et une série de pressions cibles variables ont été saisies, les pressions cibles variables sont utilisées.

Si une valeur comprise entre 0 et 1 est saisie comme pression cible constante, la vanne est simulée en tant que vanne PRV avec un ratio constant où :

Pression en aval au nœud de contrôle = Valeur de pression spécifiée x Pression en amont

ou

Valeur de pression spécifiée = Pression en aval/Pression en amont

Lors de l’utilisation d’un profil de pression variable dans le temps, aucune interpolation n’est mise en place par défaut entre les points de données. Chaque valeur indiquée dans le tableau est conservée jusqu’à la prochaine saisie de date/heure ou la fin de la simulation. Vous pouvez cocher la case Profil linéaire pour l’interpolation linéaire à utiliser entre les points de données.

Pour en savoir plus sur les options disponibles pour prolonger le profil en dehors des dates/heures saisies, voir la rubrique Options d’extension de profil.

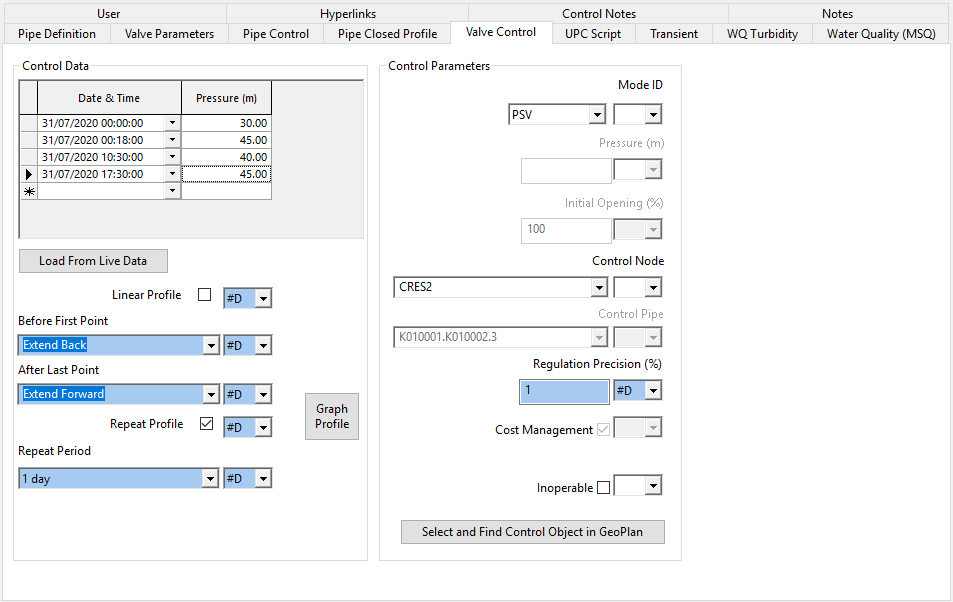

Vanne de maintien de la pression

Une vanne de maintien de la pression (PSV) maintient une pression prédéfinie minimale à un nœud de contrôle en amont. Cette pression peut être constante ou variable dans le temps.

Lorsque la pression en amont diminue, la vanne se ferme. Lorsque la pression en amont augmente, la vanne s’ouvre.

Par exemple, les vannes de maintien de la pression peuvent être utilisées dans les systèmes de distribution avec des zones de pression en cascade, où une demande de zone en aval peut causer des problèmes de basse pression dans une zone en amont si elle n’est pas contrôlée.

L’utilisateur spécifie une pression minimale en amont ou un profil de pression variable dans le temps à maintenir.

Remarque : si une pression cible constante et une série de pressions cibles variables ont été saisies, les pressions cibles variables sont utilisées.

Lors de l’utilisation d’un profil de pression variable dans le temps, aucune interpolation n’est mise en place par défaut entre les points de données. Chaque valeur indiquée dans le tableau est conservée jusqu’à la prochaine saisie de date/heure ou la fin de la simulation. Vous pouvez cocher la case Profil linéaire pour l’interpolation linéaire à utiliser entre les points de données.

Pour en savoir plus sur les options disponibles pour prolonger le profil en dehors des dates/heures saisies, voir la rubrique Options d’extension de profil.

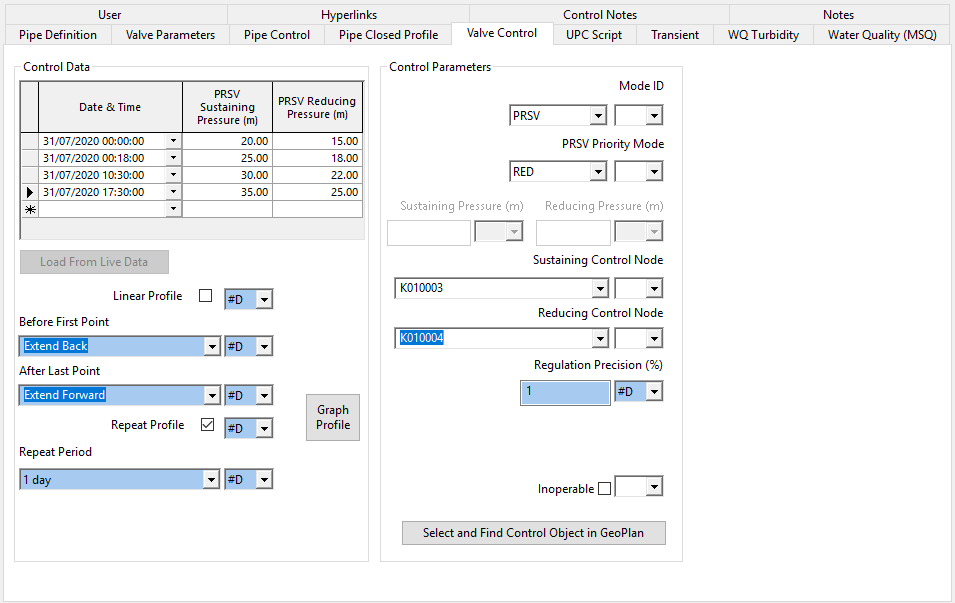

Vannes de réduction/maintien de la pression

Une vanne de réduction/maintien de la pression (PRSV) combine les fonctions des vannes PRV et PSV.

La vanne réduit la pression en aval au niveau d’un nœud de contrôle de réduction et maintient la pression en amont au niveau d’un nœud de contrôle de maintien aux pressions cibles spécifiées.

Le mode de priorité PRSV permet de définir la cible de pression prioritaire :

• Avec le mode SUS, la priorité est de maintenir la pression cible en amont. Tant que la pression cible en amont est supérieure ou égale, la vanne tente également de maintenir la pression en aval.
• Avec le mode RED, la priorité est de maintenir la pression cible en aval. Tant que la pression en aval est inférieure ou égale à la pression cible en aval, la vanne tente également de maintenir la pression en amont.

L’utilisateur spécifie une pression minimale en amont et une pression maximale en aval, ou un profil de pression variable dans le temps à maintenir.

Remarque : si des pressions cibles constantes et une série de pressions cibles variables ont été saisies, les pressions cibles variables sont utilisées.

Lors de l’utilisation d’un profil de pression variable dans le temps, aucune interpolation n’est mise en place par défaut entre les points de données. Chaque valeur indiquée dans le tableau est conservée jusqu’à la prochaine saisie de date/heure ou la fin de la simulation. Vous pouvez cocher la case Profil linéaire pour l’interpolation linéaire à utiliser entre les points de données.

Pour en savoir plus sur les options disponibles pour prolonger le profil en dehors des dates/heures saisies, voir la rubrique Options d’extension de profil.

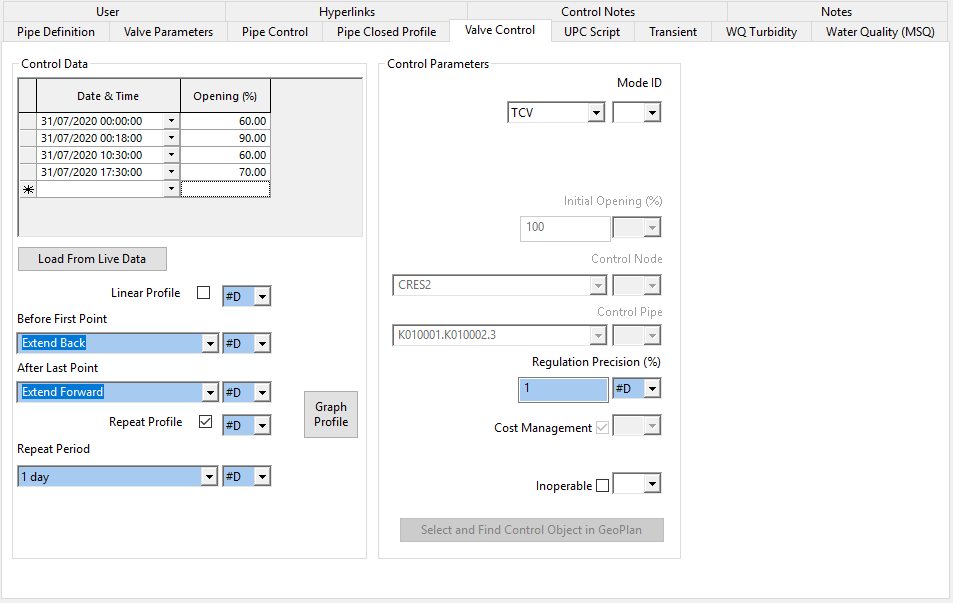

Vanne contrôlée selon un calendrier

Une vanne contrôlée selon un calendrier fonctionne d’après un calendrier spécifié par l’utilisateur.

Par exemple, les vannes contrôlées selon un calendrier peuvent être utilisées pour un transfert planifié d’eau entre deux zones.

De plus, cette option est particulièrement utile pour l’étalonnage des modèles.

L’utilisateur définit un profil variable dans le temps pour le fonctionnement de la vanne au cours d’une simulation.

Par défaut, aucune interpolation n’est utilisée entre les points de données. Chaque valeur indiquée dans le tableau est conservée jusqu’à la prochaine saisie de date/heure ou la fin de la simulation. Vous pouvez cocher la case Profil linéaire pour l’interpolation linéaire à utiliser entre les points de données.

Pour en savoir plus sur les options disponibles pour prolonger le profil en dehors des dates/heures saisies, voir la rubrique Options d’extension de profil.

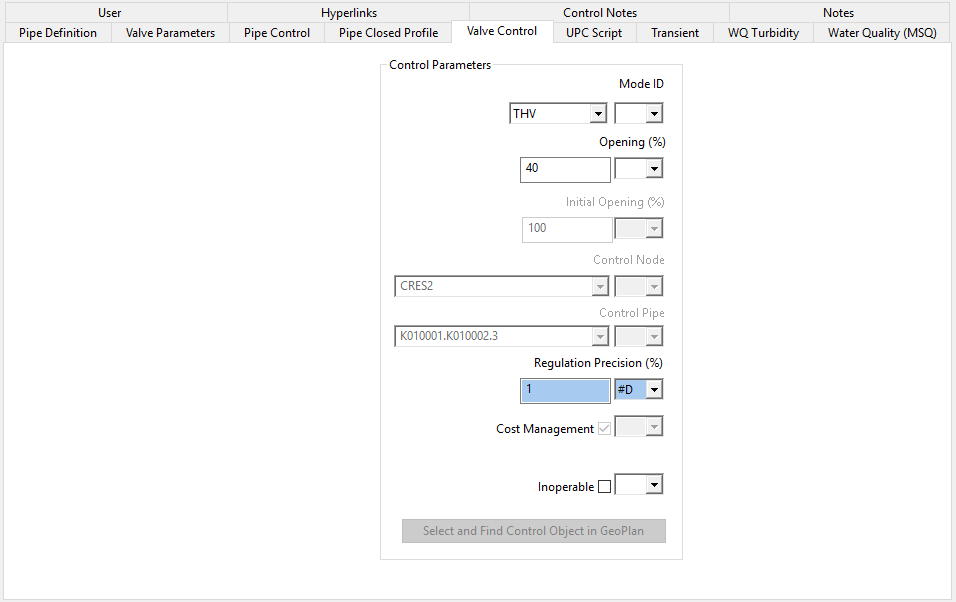

Vanne d’étranglement (THV)

La vanne d’étranglement permet d’obstruer localement le débit. L’ouverture de la vanne reste constante pendant la simulation.

Par exemple, les valves d’étranglement peuvent servir à limiter le débit dans les pompes.

Cette option peut également être utilisée lors de l’étalonnage des modèles, en cas de suspicion d’une obstruction locale dans une canalisation.

L’utilisateur spécifie le pourcentage d’ouverture de la vanne, qui est maintenu tout au long de la simulation.

Options d’extension de profil

Les options suivantes sont disponibles pour prolonger le profil en dehors des dates/heures saisies pour les vannes FRV, OCV, PRV, PSV, PRSV et TCV :

Champ de données	Description
Avant le premier point	Prolonger vers l’arrière La première valeur du tableau est prolongée jusqu’au début de la simulation. Extrapoler vers l’arrière S’applique aux profils linéaires uniquement : les deux premières valeurs du tableau sont utilisées pour extrapoler jusqu’au début de la simulation. Remarque : si l’option Extrapoler vers l’arrière est sélectionnée pour un profil non linéaire, le profil est prolongé vers l’arrière. Zéro/Inchangé Une valeur nulle ou « désactivée » est appliquée à partir du début de la simulation jusqu’à la date/l’heure de la première valeur dans le tableau.
Après le dernier point	Prolonger vers l’avant La dernière valeur du tableau est prolongée jusqu’à la fin de la simulation. Extrapoler vers l’avant S’applique uniquement aux profils linéaires : les deux dernières valeurs du tableau sont utilisées pour extrapoler jusqu’à la fin de la simulation. Remarque : si l’option Extrapoler vers l’arrière est sélectionnée pour un profil non linéaire, le profil est prolongé vers l’avant.
Répétition de profil (case à cocher)	Si elle est cochée, cette option permet de répéter un profil (à partir de 00:00 pour la période de répétition sélectionnée) pendant toute la durée de la simulation. Important : lorsque vous utilisez l’option Répétition de profil ; si le profil défini s’étend sur la période de répétition sélectionnée, le profil n’est pas répété.
Période de répétition	Période de profil qui est répétée tout au long de la simulation, si la case Répétition de profil est cochée.
