Cette page vous permet d’afficher et de modifier les champs de données partagés pour une courbe de vanne.
Les détails de tous les champs affichés sont indiqués sur la page Champs de données de courbe de vanne.
InfoWorks WS contient des courbes types intégrées pour les vannes à tournant sphérique, les vannes papillon, les clapets obturateurs, les robinets à pointeau et les robinets à tournant. Une courbe de vanne à flotteur par défaut est également incluse.
Les informations sur les courbes de vanne s’affichent dans la vue tableau Courbe de vanne du tableau Liens. Il est également possible d’ajouter une courbe définie par l’utilisateur dans la vue tableau Courbe de vanne. Pour afficher les courbes, cliquez avec le bouton droit de la souris sur la vanne à afficher dans le tableau Courbe de vanne et choisissez Propriétés dans le menu.

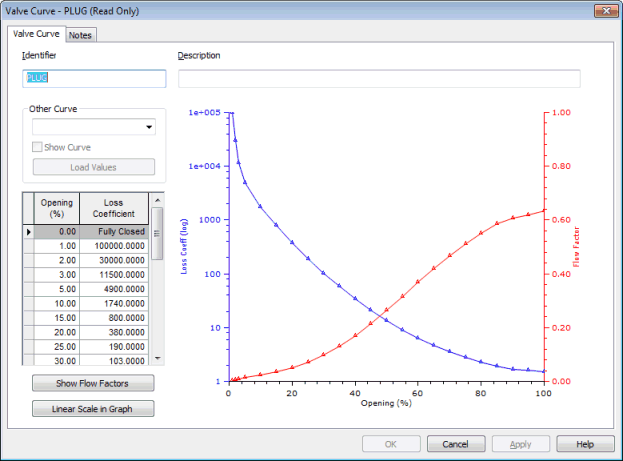

La page Courbe de vanne affiche un graphique reliant le logarithme du coefficient de perte de la vanne au pourcentage d’ouverture, et le coefficient de débit de la vanne au pourcentage d’ouverture. Vous pouvez modifier la vue graphique pour afficher une échelle linéaire.
Un tableau Coefficient de perte/Pourcentage d’ouverture s’affiche également. La vue tableau peut être modifiée de manière à afficher les valeurs des coefficients de débit.
Il est possible d’afficher une deuxième courbe dans la vue graphique à partir de l’une des courbes intégrées existantes ou des courbes spécifiées par l’utilisateur en se servant du menu déroulant Autre courbe de vanne et en cochant la case Afficher la courbe.
Les courbes définies par l’utilisateur peuvent être configurées via la saisie de valeurs dans le tableau Coefficient de perte/Pourcentage d’ouverture ou Coefficient de débit/Pourcentage d’ouverture. Vous pouvez aussi utiliser les valeurs des courbes existantes comme base pour la définition de la courbe en chargeant une courbe existante dans le tableau de la vanne actuelle à définir.
La relation entre le coefficient de débit Kd et le coefficient de perte locale
est définie par l’équation suivante :
|
|
|
