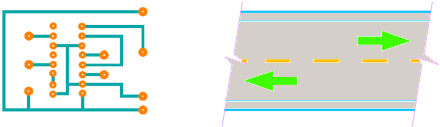

A vonallánc egymáshoz kapcsolódó vonalszakaszokból áll, amelyek egyetlen objektumként jönnek létre. Létrehozhat egyenes vonalszakaszokat, ívszakaszokat, illetve ezek kombinációját.
A vonalláncok használatának a következő okai lehetnek:
- A csúcspontok csatlakoztatva maradnak a fogóval végzett szerkesztés után is
- Abszolút vonalvastagság (a relatív vonalvastagsággal ellentétben), amely állandó vagy szűkülő lehet egy szakaszon
- Vonallánc áthelyezése és másolása egy egységként
- Téglalapok és sokszögek egyszerű létrehozása egyetlen objektumként
- Nem folyamatos vonaltípusok intelligens alkalmazása csúcspontok között
- 3D szilárdtestek egyszerű kihúzása az AutoCAD programban
Vonalláncok módosítása
Több módszer érhető el a vonalláncok alakjának és megjelenésének módosításához.

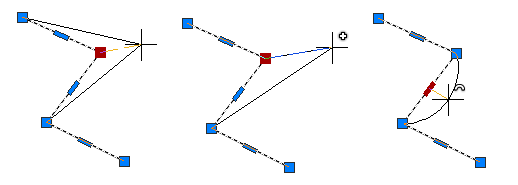

Vonallánc kiválasztásakor fogókkal egyéni csúcspontokat helyezhet át, adhat hozzá vagy törölhet, és ívek és egyenes szakaszok között válthat.

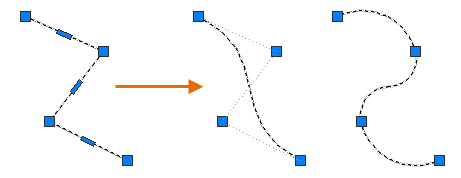

A vonalláncokat spline-illesztett vagy görbeillesztett vonalláncokká is konvertálhatja.

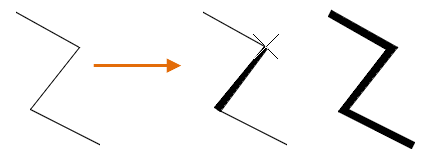

A VLEDIT paranccsal módosíthatja egy egyéni szakasz vagy a teljes vonallánc szélességét.
Vonaltípusok és vonallánccsúcspontok
Vonalláncok esetén megadhatja, hogy a vonaltípus-minta központosítva legyen-e minden szakaszon, vagy folyamatos legyen a csúcsokon át a vonallánc teljes hosszában.
Az új objektumok ezen beállítását a PLINEGEN rendszerváltozóval adhatja meg. A meglévő vonalláncokat a Tulajdonságok paletta Vonaltípusok létrehozása beállításában frissítheti.
Vonallánc formátuma: könnyű és „korábbi” vonalláncok
A könnyű vonallánc egyetlen objektumként van definiálva, amely a vonallánc egyes csúcspontjait meghatározó információkat tartalmaz, ellentétben a „korábbi” vonalláncokkal, amelyek a vonallánc egyes csúcspontjait meghatározó számos objektum gyűjteményeként vannak meghatározva. A „korábbi” vonallánc lehet 2D vagy 3D vonallánc, míg a könnyű vonallánc csak 2D vonallánc lehet.
A könnyű vonalláncok gyorsabban jelennek meg, és kevesebb lemezterületet és RAM-ot használnak, mint a „korábbi” 2D vonalláncok. Az AutoCAD 14-es és újabb kiadásaiban a 3D vonalláncok mindig „korábbi” vonalláncelemekként, a 2D vonalláncok pedig könnyű vonalláncokként jönnek létre, kivéve, ha íveltek, vagy az AutoCAD VLEDIT parancsot használják rajtuk. Ha egy korábbi kiadásból származó rajzot nyit meg az AutoCAD 14. vagy egy újabb kiadásában, a program automatikusan az összes 2D vonalláncot könnyű vonallánccá konvertálja, kivéve, ha íveltek, illesztést használtak rajtuk, vagy bővített adatokat (xdata) tartalmaznak.
