Pontfelhők színstilizálásainak és színsémáinak használata

Pontfelhők színstilizálásainak kiválasztása és színsémák hozzárendelése.

Válasszon egy Színstilizálást

1. Jelöljön ki egy pontfelhőt.
2. Kattintson a Pontfelhő környezetfüggő szalaglap > Látványtervezés panel > Színstilizálás legördülő menü elemre, és válasszon egy stilizálási beállítást.
   Keres
   • Pásztázási színek. Ez a beállítás a pontokat a valós színeikkel jeleníti meg, amelyeket a szkennerbe épített kamera rögzít a beolvasási folyamat közben.
   • Objektum színe. Ez a stilizálás a pontfelhő-objektum szín tulajdonságát hozzárendeli az adott felhőben található összes ponthoz.
   • Normális. Ez a beállítás a pontok normálvektorai alapján rendel színeket az egyes pontokhoz.
   • Intenzitás. Ez a beállítás a lézerimpulzus-visszatérési intenzitásuk alapján rendel színeket az egyes pontokhoz.
   • Szint. Ez a stilizálás a pontok Z-értékei alapján rendel színeket az egyes pontokhoz.
   • Osztályozás. Ez az opció az osztályozásuk alapján színezi az egyes pontokat.

Megjegyzés: Az Intenzitás, a Szintmagasság és az Osztályozás esetében a stilizálás a Pontfelhő színtérképe párbeszédpanelen (PONTFELHŐSZÍNTÉRKÉP parancs) kiosztott színsémák alapján történik. Ha a szükséges adatok nem léteznek a pontfelhőben, az opció ki van szürkítve a Stilizálás legördülő menüben.

Színséma hozzárendelése

1. Jelöljön ki egy pontfelhőt.
2. Kattintson a Pontfelhő környezetfüggő szalaglap > Látványtervezés panel > Színséma legördülő lista elemre, és válasszon egy színsémát.
   Keres
   Megjegyzés: A színséma módosításához a kijelölt pontfelhő színstilizálását Intenzitás, Szintmagasság vagy Osztályozás értékre kell állítani.

Színséma testreszabása

Az intenzitás és szintmagasság stilizálások esetében szerkesztheti egy színséma színsávját vagy átmenetskáláját, és megváltoztathatja a minimum/maximum tartományértékeket, amelyekre a színskála érvényes. Az osztályozás stilizálás esetében a megjelenítendő színeket az egyes osztályozási kategóriákhoz rendelheti.

Az intenzitás és a szintmagasság stilizálások színsémájának testreszabása

1. Jelöljön ki egy pontfelhőt.
2. Kattintson a Pontfelhő környezetfüggő szalaglap > Látványtervezés panel > Színleképezés elemre. Keres

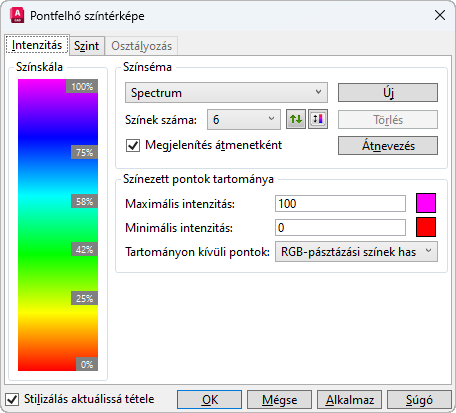

3. A Pontfelhő színtérképe párbeszédpanelben kattintson az Intenzitás vagy a Magasság lapra.

4. Igény szerint szerkesztheti a színséma-beállításokat, az egyedi színeket a színskálán és/vagy a ponttartományt.
5. Kattintson az OK gombra.

Az osztályozás stilizálás színsémájának testreszabása

1. Jelöljön ki egy pontfelhőt.
2. Kattintson a Pontfelhő környezetfüggő szalaglap > Látványtervezés panel > Színleképezés elemre. Keres

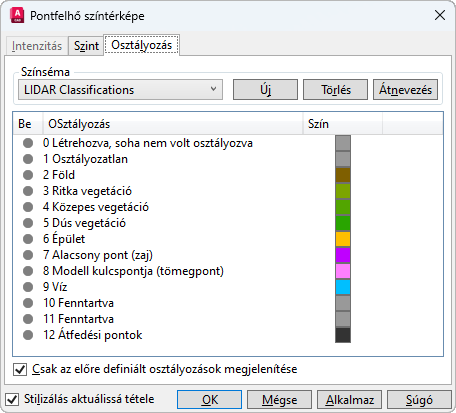

3. A Pontfelhő színtérképe párbeszédpanelben kattintson az Osztályozás lapra.

4. Az egyes osztályozásoknak megfelelő pontfelhőpontok megjelenítésének vezérléséhez kattintson a Be/Ki ikonra a megjelenítés be- vagy kikapcsolásához.
5. Osztályozáshoz hozzárendelt szín módosításához kattintson a megfelelő színmintára, és válassza ki az új színt.
6. Kattintson az OK gombra.
