Megjegyzés: Ez az intelligensblokk-funkció technológiai előzetes verzióban érhető el. Mi az a technológiai előzetes?
Az AutoCAD 2025 tartalmaz egy technológiai előzetest, amely gépi tanulás segítségével ellenőrzi a rajzot, és azonosítja a blokkokká konvertálható objektumokat.

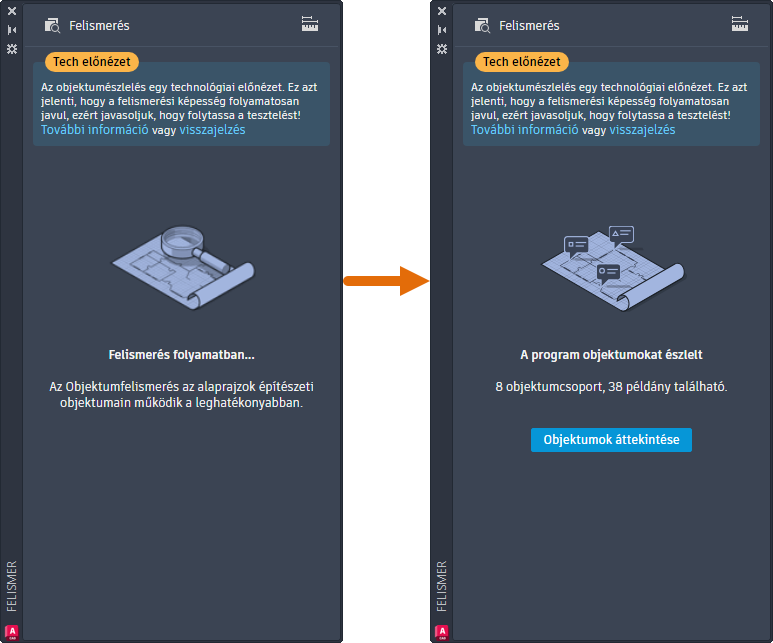

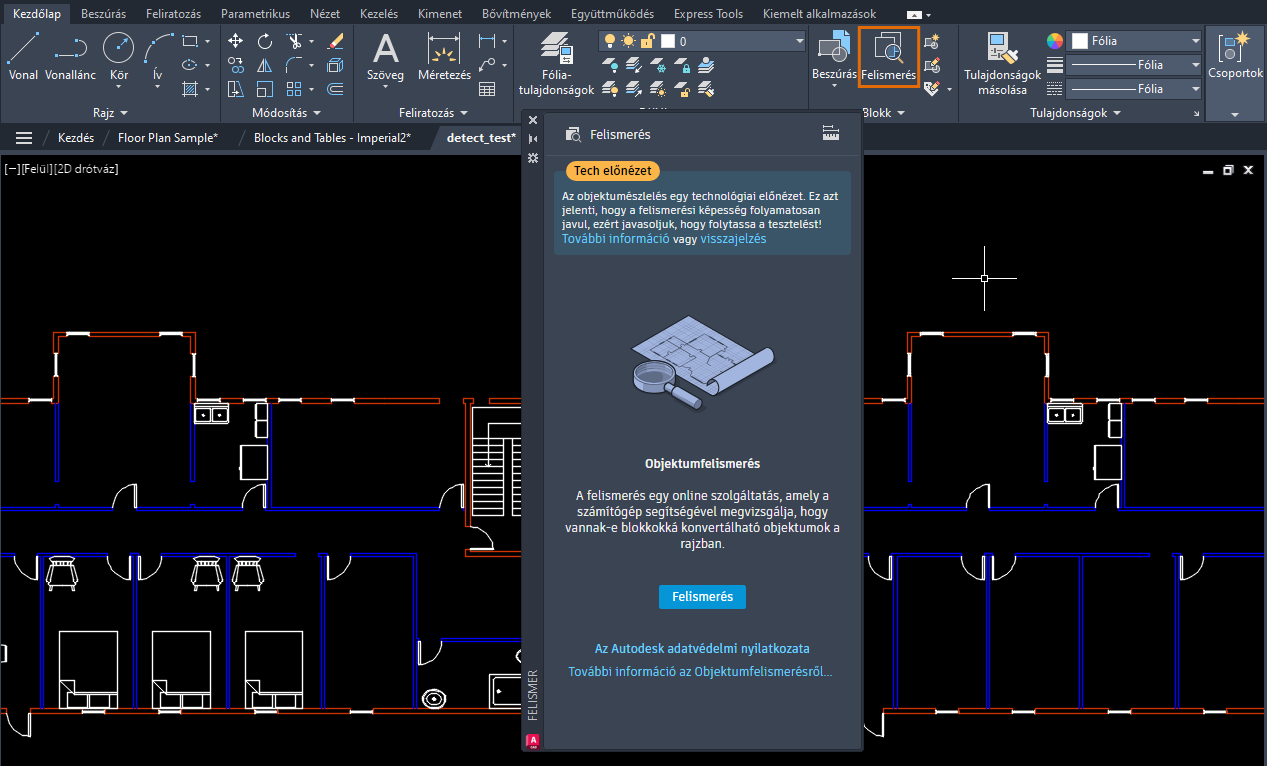

Az objektumfelismerés elindításakor a program felismerés céljából elküldi a rajz geometriáját az AutoCAD gépi tanulási szolgáltatásának. Amint a szolgáltatás kielemezte a rajzot, a palettán megjelenik egy értesítés, ha a program blokkokká konvertálható objektumokat észlelt. Az azonosított példányok további vizsgálatához és elemzéséhez kattintson az Objektumok áttekintése elemre.
Az áttekintési módban a rajzablak tetején megjelenik a Felismerés eszköztár. Ez az eszköztár különféle opciókat kínál a felismerés eredményeinek navigálásához és kezeléséhez. A rendszer hasonló objektumokból álló készletekbe csoportosítja a felismerés eredményeit. A készletek hasonló felismert objektumokat tartalmazó csoportok, amelyeket egyetlen blokk különböző példányaivá lehet konvertálni.

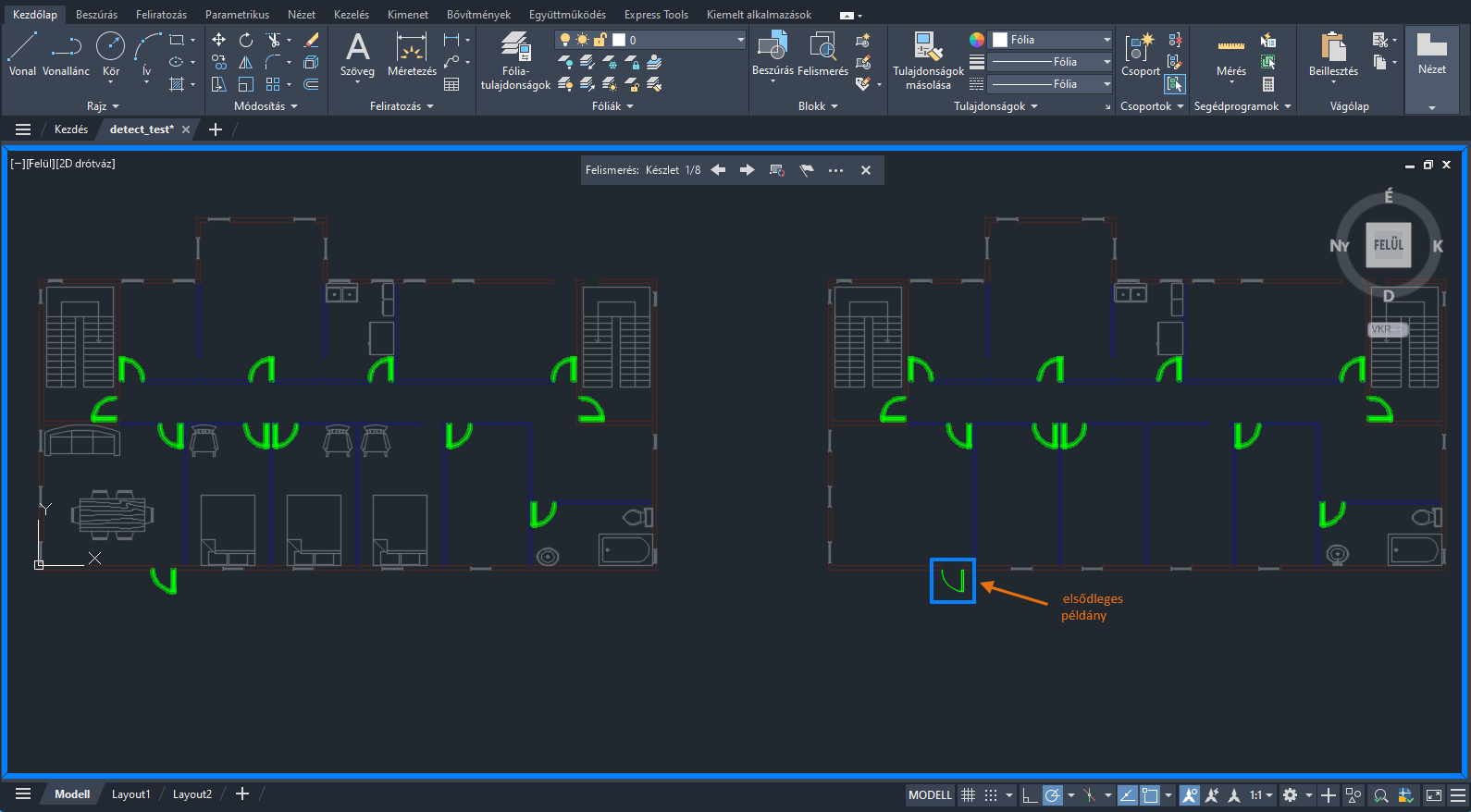

Az egyes készletekben a (kék körvonallal jelölt) elsődleges példány szolgál blokkdefinícióként az új blokká konvertáláskor. Ha pedig egy már meglévő blokkba konvertál, a rendszer az elsődleges példány használatával definiálja a blokk beillesztési léptéket és elforgatását.

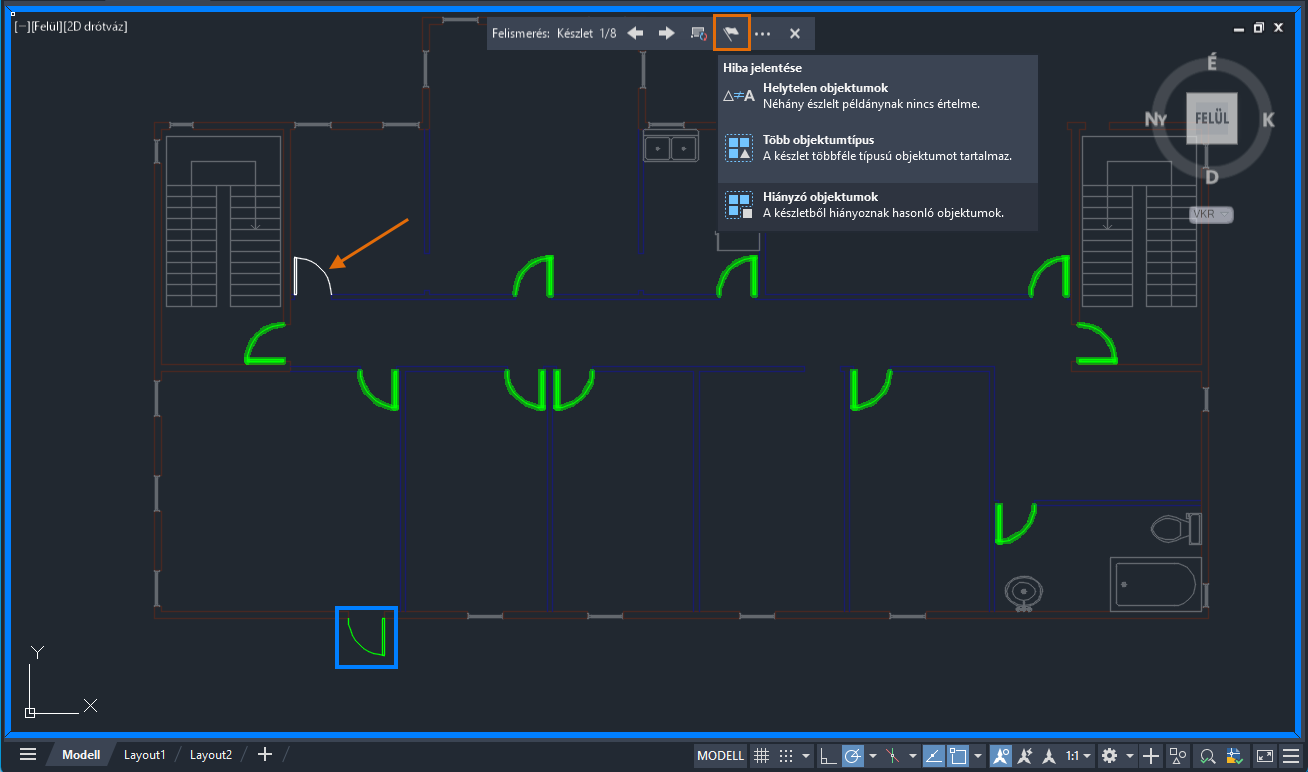

A felismerési eredmények áttekintése során előfordulhat, hogy nem megfelelő készleteket vagy példányokat talál. Az alábbi példában a program nem észlelt egy hasonló objektumot, így az nem került a készletbe. A hibát a Felismerés eszköztár használatával jelentheti. A hibák bejelentésével hozzájárul a gépi tanulási szolgáltatás általános teljesítményének és pontosságának javításához.
Fő megfontolandó szempontok
Az objektumfelismerés egy technológiai előzetes verziójú szolgáltatás. Ez azt jelenti, hogy folyamatosan törekszünk a működése és képességei javítására. Íme néhány fontos megfontolandó szempont:
- Az objektumészlelés normál nézetű rajzokkal való használatra készült. A felismerés jelenleg az építészeti objektumokat azonosítja leghatékonyabban, azonban előfordulhat, hogy ebben a kiadásban nem minden építészeti objektumot észlel pontosan.
- Amíg a gépi tanulási algoritmus továbbfejlesztésén dolgozunk, a felismerési pontosság növelése érdekében a felismerés indítása előtt ajánlott a rajzot úgy beállítani, hogy valós mértékegységeket használjon.
Emellett áttekintési módban le vannak tiltva a következő parancsok:
- BSZERK
- ÖSSZEHASONLÍT
- DARABSZÁM
- DARABSZÁMLISTA
- PLOT
- KÖZZÉTESZ
- REFSZERK
- PAUSZ
- XÖSSZEHASONLÍT
A rajzok elemzése és a blokkokká konvertálható objektumok gyors azonosítása olyan előnyöket biztosít, mint például az időmegtakarítás, a termelékenység növelése és a blokkok konvertálási folyamata során fellépő hibák előfordulásának csökkentése. Ahogy a szolgáltatás folyamatosan fejlődik, a visszajelzések és az esetlegesen tapasztalt hibák jelentése fontosak a szolgáltatás teljesítményének és pontosságának növeléséhez.
