KÜLSŐREFERENCIÁK (parancs)

Megnyitja a Külső referenciák palettát.

Keres

A Külső referenciák paletta rendszerezi, megjeleníti és kezeli a hivatkozott fájlokat, például a DWG-fájlokat (xrefeket), a DWF-, DWFx-, DGN- és PDF-alávetítéseket, a raszterképeket, a pontfelhőket (RCP- és RCS-fájlokat) és a koordinációs modelleket (NWD- és NWC-fájlokat).

Megjegyzés: A pontfelhők és a koordinációs modellek nem érhetők el az AutoCAD LT programban.

A Külső referenciák palettáról csak a DWG-, a DWF-, a DWFx-, a PDF- és a raszterkép-fájlok nyithatók meg közvetlenül.

Opciók

A következő lehetőségek jelennek meg.

Külső referenciák paletta eszköztár

Illesztés
Fájlokat csatol az aktuális rajzhoz. Válasszon ki egy formátumot a listából a Referenciafájl kiválasztása párbeszédpanel megjelenítéséhez.

A következő lehetőségek jelennek meg:

  • DWG csatolása. Elindítja az XILLESZT parancsot.
  • Kép csatolása. Elindítja a KÉPCSATOL parancsot.
  • DWF csatolása. Elindítja a DWFCSATOL parancsot.
  • DGN csatolása. Elindítja a DGNCSATOL parancsot.
  • PDF csatolása. Elindítja a PDFCSATOL parancsot.
  • Pontfelhő csatolása. Elindítja a PONTFELHŐCSATOL parancsot. (Az AutoCAD LT esetén nem érhető el.)
  • Koordinációs modell csatolása. Elindítja a KOORDINÁCIÓSMODELLCSATOL parancsot. (Az AutoCAD LT esetén nem érhető el.)
  • Csatolás Autodesk Vault tárból. Az Autodesk Vault ügyfélen tárolt tartalomhoz biztosít hozzáférést. (Az AutoCAD LT esetén nem érhető el.)
    Megjegyzés: A Csatolás Autodesk Vault tárból lehetőség csak akkor érhető el, ha telepítve van az Autodesk Vault ügyfél. Az Autodesk Vault ügyfélhez csak akkor férhet hozzá, ha rendelkezik Autodesk Éves Előfizetéssel.
Megjegyzés: A FILEDIA rendszerváltozót a program figyelmen kívül hagyja, amikor a Külső referenciák palettáról csatol fájlokat.
Összes referencia frissítése/újratöltése
Frissíti a megjelenített listát, vagy újratölt minden referenciát a hivatkozott fájlokban bekövetkezett esetleges változások megjelenítéséhez.

A következő lehetőségek érhetők el:

Frissítés

Szinkronizálja a hivatkozott rajzfájlok állapotadatát a memóriában lévő adatokkal.

A frissítés elsődlegesen az Autodesk Vaulttal lép kapcsolatba. (Az AutoCAD LT esetén nem érhető el.)

Összes referencia újratöltése

Frissíti az összes fájlreferenciát, hogy a program a legfrissebb változatot használhassa. A frissítés akkor is megtörténik, amikor első alkalommal nyit meg egy fájlreferenciát tartalmazó rajzot.

Az útvonal módosítása
Módosítja a kijelölt fájlok útvonalát. Az útvonal, amelyet megad, lehet abszolút vagy relatív. Ha a hivatkozott fájl tárolási helye megegyezik az aktuális rajzéval, akár el is távolíthatja az elérési utat.

A Válasszon ki egy új útvonalat lehetőség használatával új útvonalat is megadhat egy hiányzó referencia számára. A Keresés és csere lehetőség használatával az összes kiválasztott referencia közül megkeresheti az adott útvonalat használó hivatkozásokat, és az adott útvonal összes előfordulását lecserélheti az új útvonalra.

Súgó
Megnyitja a súgórendszert.

Fájlreferenciák ablaktábla

Megjeleníti a referenciákat az aktuális rajzban.

Tipp: Kattintson lassan kétszer a referencia nevére a szerkesztéshez, vagy használja a Részletek ablaktáblát a kiválasztott referencia nevének és egyéb melléklettulajdonságainak szerkesztéséhez.
Lista- és fanézet gombok
A gombokra kattintva válthat a lista- és a fanézet között.

Listanézet

A listázott információ tartalmazza a referencia nevét, állapotát, fájlméretét, fájltípusát, a létrehozás dátumát és a mentési útvonalat.

Referencia neve

A referencia nevének oszlopa az aktuális rajzot mindig az első bejegyzésként mutatja, amelyet a csatolás sorrendjében felsorolt további csatolt fájok követnek.

Állapot

A hivatkozott fájl állapota:

  • Betöltött – A hivatkozott fájl jelenleg csatolva van a rajzhoz.
  • Memóriából törölt – A hivatkozott fájl el lett távolítva a rajzból. Egy hivatkozott fájl eltávolításakor a fájl nem jelenik meg, de az Újratöltés művelettel újra megjeleníthető.
  • Nem található – A hivatkozott fájl nem létezik az érvényes keresési útvonalakon.
  • Nem elérhető – A hivatkozott fájl nem olvasható.
  • Elárvult – A hivatkozott fájl egy másik fájlhoz van csatolva, amelynek állapota Nem elérhető, Memóriából törölt vagy Nem található.
  • Nem hivatkozott – A hivatkozott fájl már nincs használatban; az összes példány törölve lett a rajzból.
  • Újratöltést igényel – A hivatkozott fájlt frissítették vagy újramentették, miközben a gazdarajz nyitva volt. Ez az állapot az értesítő buborékkal egyszerre jelenik meg az állapotsoron, jelezve, hogy a külső referenciafájl módosult.
  • Összehasonlítható – A referenciafájl megváltozott, és a jelenleg betöltött és a lemezen lévő adatok közötti különbségek összehasonlíthatók.
  • Összehasonlításban – A referencia összehasonlítása folyamatban van a különbségek azonosításához.
Méret

A csatolt fájlreferencia mérete.

Típus

A hivatkozott fájl típusa. A rajz (xref) fájlformátumok csatolmányként vagy rávetítésként jelennek meg, a raszterképek megjelenítik fájlformátumukat, a DWF-, DWFx-, DGN- és PDF-alávetítések pedig a megfelelő fájltípusként kerülnek listázásra.

Dátum

A hivatkozott fájl létrehozásának vagy utolsó mentésének dátuma.

Mentett útvonal

Megjeleníti az útvonalat, amely mentődik a rajzzal a hivatkozott fájl csatolásakor.

Fanézet

A fa nézet felső szintje mindig az aktuális rajzot mutatja. A hivatkozott fájlok a következő szinten jelennek meg. A hivatkozott fájlok tartalmazzák saját beágyazott fájlreferenciáikat, amelyek megnyithatók a mélyebb szintek megjelenítéséhez. Amikor fanézetben végez kijelölést, akkor egyszerre csak egy fájlreferencia jelölhető ki.

Részletek/Előnézet ablaktábla

A kijelölt referencia adatait vagy előnézeti képét jeleníti meg.

Részletek megjelenítése és Miniatűr előnézet gombok
A gombokra kattintva válthat a részletek megjelenítéséről az előnézet megjelenítésére.

Részletek panel

Részletek módban a kijelölt fájlreferencia tulajdonságai jelennek meg. Minden fájlreferenciának van egy alap tulajdonságkészlete, továbbá néhány fájlreferencia, például a képreferencia, az adott fájltípusra specifikus tulajdonságokat jelenít meg. A részletek legfontosabb csoportjába tartozik a referencia neve, az állapot, a fájlméret, a létrehozás dátuma, a mentett elérési út, a megtalált elérési út és a fájlverzió, ha telepítve van az Autodesk Vault kliens (az AutoCAD LT szoftverben nem érhető el). A tulajdonságok némelyike módosítható.

Referencia neve

A fájlreferencia nevét jeleníti meg. Ezt a tulajdonságot csak akkor lehet szerkeszteni, ha egyetlen fájlreferencia van kijelölve. A referencia neve helyén a *Vegyes* kifejezés jelenik meg, ha több fájlreferencia van kijelölve. Ez a tulajdonság minden fájlreferencia esetén szerkeszthető.

Állapot

Azt mutatja, hogy a fájlreferencia be van töltve, nincs betöltve vagy nem található. Ez a tulajdonság nem szerkeszthető.

Átméretezés

Megmutatja a kijelölt fájlreferencia fájlméretét. A méret nem jelenik meg a nem található és a törölt fájlreferenciák esetén. Ez a tulajdonság nem szerkeszthető.

Típus

Azt jelzi, hogy a fájlreferencia csatolás vagy rávetítés, képfájl típusa, DWF/DWFx alávetítés, DGN alávetítés, PDF alávetítés vagy NWD/NWC koordinációs modell-e. Ez a tulajdonság nem szerkeszthető.

Ha azonban a fájlhivatkozás egy DWG xref, akkor váltani lehet a Csatolás és a Rávetítés tulajdonság között.

Dátum

A fájlreferencia utolsó módosításának dátumát mutatja meg. Ez az adat nem jelenik meg, ha a fájlreferenciát törölték vagy nem található. Ez a tulajdonság nem szerkeszthető.

Találati hely

Megmutatja a kijelölt fájlreferencia abszolút útvonalát. Ez a tulajdonság nem szerkeszthető.

Mentett útvonal

Megmutatja a kijelölt fájlreferencia mentési helyét. A szoftver ide menti a referencia által hivatkozott fájlt, és ez a hely nem feltétlenül egyezik meg a találati hellyel. A Megnyitás gombra történő kattintás megjeleníti a Megnyitás párbeszédpanelt, ahol eltérő útvonalat vagy fájlnevet választhat ki. Az útvonalat közvetlenül is beírhatja mezőbe. Ezek a változások a Mentett útvonal jellemzőben tárolódnak, ha az új útvonal érvényes.

Fájlverzió

Az Autodesk Vault kliens által definiált Fájlverzió tulajdonság. Ez a tulajdonság csak akkor jelenik meg, ha bejelentkezett a Vaultba.

Specifikus képjellemzők

Ha egy hivatkozott képet jelöl ki, akkor további tulajdonságok jelennek meg. E képtulajdonságok egyikét sem lehet szerkeszteni.

Színrendszer

Megjeleníti a színrendszert.

Színmélység

A raszterkép egyes pixeleiben tárolt információ mennyisége. A nagyobb színmélység finomabb árnyalást hoz létre.

Képpontszélesség

A raszterkép szélessége képpontokban mérve.

Képpontmagasság

A raszterkép magassága képpontokban mérve.

Felbontás

A szélességi és magassági felbontás képpont/hüvelyk (dpi) egységben.

Alapértelmezett méret (AutoCAD egységekben)

A raszterkép szélessége és magassága AutoCAD-egységekben mérve.

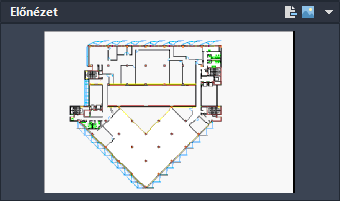

Előnézet panel

Az előnézeti kép csak akkor jelenik meg, ha egyetlen fájlreferencia van kijelölve a Fájlreferencia részen. Ezen a részen nem találhatók más vezérlőelemek. Amikor nincs referenciafájl kijelölve, akkor az Előnézet rész egy tömör szürke mezőt jelenít meg. Ha nem érhető el előnézet, akkor az „Előnézet nem érhető el” üzenet jelenik meg a mező közepén.

Üzenetmező

A Részletek/Előnézet rész alatt egy üzenetmező található, amely információt ad bizonyos kijelölt fájlreferenciákról. Amikor egy vagy több beágyazott fájlreferenciát jelöl ki, akkor a fájlreferenciákkal kapcsolatos információ jelenik meg. A program akkor is üzeneteket küld, ha módosítja egy fájlreferencia nevét.
