3DKIOSZT (parancs)

Nem asszociatív 3D négyszögletes vagy poláris kiosztások létrehozása.

Keres

A 3DKIOSZT funkciót a javított KIOSZT parancs váltotta fel, amellyel asszociatív vagy nem asszociatív, 2D vagy 3D, négyszögletű, útvonal menti vagy poláris kiosztásokat hozhat létre. A 3DKIOSZT parancs működése nem változott.

Négyszögletű 3D kiosztás esetén az oszlopokon és sorok túl definiálni kell a Z irányú szintek számát is. Poláris 3D kiosztás esetén térbeli tetszőleges két ponttal kell megadni az elforgatás tengelyét.

A kiosztásban az összes kiválasztott objektum egyetlen elemként szerepel.

A következő promptok jelennek meg.

Válasszon objektumokat

Válassza ki a kiosztandó objektumokat.

Négyszögletű

Az objektumokat sorok (X tengely), oszlopok (Y tengely), és szintek (Z tengely) mátrixba másolja. A kiosztásnak legalább két sorral, két oszloppal vagy két szinttel kell rendelkeznie.

A pozitív értékek a kiosztást a pozitív X, Y, és Z tengelyek mentén generálják. A negatív értékek a kiosztást a negatív X, Y, és Z tengelyek mentén generálják.

Sorok száma (---)

Azt adja meg, hogy az X tengely mentén hány sor ismétlődjön.

Oszlopok száma (|||)

Azt adja meg, hogy az Y tengely mentén hány sor ismétlődjön.

Szintek száma (...)

Azt adja meg, hogy a Z tengely mentén hány sor ismétlődjön.

Sorok közötti távolság (---)

Az X tengely mentén kiosztott elemek bázispontjai közötti távolságot adja meg.

Oszlopok közötti távolság (|||)

Az Y tengely mentén kiosztott elemek bázispontjai közötti távolságot adja meg.

Szintek közötti távolság (...)

A Z tengely mentén kiosztott elemek bázispontjai közötti távolságot adja meg

Poláris

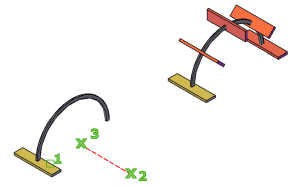

Az objektumok másolatait tengely körül elforgatva helyezi el. A megadott szög meghatározza, hogy az objektumok milyen messze kerüljenek kiosztásra a forgatási tengely körül.

A kiosztott elemek száma

A kiosztott elemek számát adja meg.

Kitöltött szög

A kiosztásban található első és utolsó elem által bezárt szög megadása. A negatív értékek ellenkező hatásúak.

Elforgatja a kiosztott objektumokat? [Igen/Nem]

Azt szabályozza, hogy a program elforgassa-e az elemeket a kiosztás során.

• Igen. Elforgatja az elemeket a forgatási tengely körül.
• Nem. A kiosztásban található összes objektum esetében ugyanazt a tájolást tartja meg.

A kiosztás középpontja

Meghatározza a kiosztott objektumok középpontját.

A forgástengelyen található második pont

Azt a második pontot adja meg, amely a középponttól kiindulva megadja a forgatási tengely irányát.
