A parancssorból hozza létre egy adott mintában elhelyezkedő objektumok másolatait.
Fenntartja a korábbi parancssori viselkedést a nem asszociatív 2D négyszögletes vagy poláris kiosztások létrehozásához.
- A legtöbb AutoCAD-alapú termék esetében: Ez a határérték a beállításjegyzék MAXARRAY beállításában adható meg. Ha a határértéket például 200 000-re szeretné beállítani, írja be a parancssorhoz a következőt: (setenv "MaxArray" "200000").
- AutoCAD LT esetében: A kiosztási objektumok maximális száma úgy módosítható, hogy a SETENV parancs segítségével módosítja a MaxArray rendszerváltozó értékét.
A következő promptok jelennek meg.
Válasszon objektumokat
Válasszon egy vagy több objektumot a kiosztás alapjául.
A kiosztás típusa
Megadja, hogy négyszögletes vagy poláris kiosztás jöjjön-e létre.
Négyszögletes

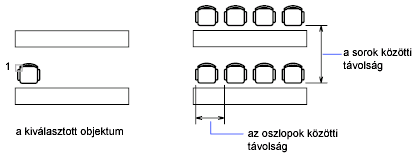

A kiválasztott objektum sorokba és oszlopokba rendezett másolatait hozza létre.
A program feltételezi, hogy a kiválasztott elem, vagyis a kiosztás alapeleme a bal alsó sarokban van, ezért jobbra és felfelé rajzolja meg a kiosztást.
- Sorok száma (---)
- A nem nulla egész számokat használó sorok számát adja meg. Ha egyetlen sort ad meg, akkor egynél több oszlopot kell megadnia, és fordítva.
- Oszlopok száma (|||)
- Az oszlopok számát adja meg.
- Sorok közötti távolság vagy egységcella megadása
- A sorok közötti távolságot adja meg, beleértve a kiosztandó objektum hosszúságát.
Ha a sorokat lefelé szeretné hozzáadni adjon meg negatív értéket a sorok közötti távolságnak.
A sorok és oszlopok közötti távolság egy időben történő megadásához adjon meg két koordinátakészletet vagy rajzolási helyet, ami egy négyszög ellenkező sarkait jelöli.
- Oszlopok közötti távolság (|||)
- Az oszlopok közötti távolságot adja meg.
Ha az oszlopokat balra szeretné hozzáadni, adjon meg negatív értéket az oszlopok közötti távolságnak.
A program az aktuális raszterelforgatási szög által meghatározott alapvonal mentén hozza létre a négyszögletű kiosztásokat. A szög általában 0, így a sorok és oszlopok merőlegesek a rajz X és Y tengelyére. A RASZTER parancs Forgatás opciójával módosíthatja a szöget, és létrehozhat elforgatott kiosztást. A SNAPANG rendszerváltozó tárolja a raszter elforgatási szögét.
Poláris
Kiosztást hoz létre úgy, hogy a kiválasztott objektumokat egy meghatározott középpont körül elforgatva másolja.
Poláris kiosztás esetén a program a kiválasztási halmaz utolsó objektumának vonatkoztatási pontját használja minden objektumhoz. Ha a kiválasztási halmazt ablak vagy metsző ablak segítségével adja meg, a program a kiválasztási halmaz utolsó objektumát önkényesen határozza meg. Egy objektum törlése a kiválasztási halmazból, majd újbóli hozzáadása azt eredményezi, hogy ez lesz az utoljára kiválasztott objektum. A kiválasztási halmazból készíthet blokkot is, és azt sokszorosíthatja.
A bevitt promptértékek határozzák meg, hogy a kiosztás konfigurációja az elemek számán vagy a kiosztott elemek által kitöltött szögön alapul-e.
- A kiosztás középpontja
- A kiosztás középpontját adja meg.
- Bázis
-
Egy új hivatkozási (bázis-) pontot ad meg a kiválasztott objektumokhoz, amely a kiosztás középpontjától állandó távolságra helyezkedik el a kiosztás során.
- A kiosztott elemek száma
- A középpont körül kiosztandó elemek teljes számát adja meg.
Ha nem ad meg értéket, a kiosztás a Kitöltött szög és az Elemek által bezárt szög értékein alapul.
- Kitöltött szög (+=óje, -=ójm) (+=óje, -=ójm)
- Megadja az első és utolsó kiosztott objektum bázispontja közötti szöget. Adjon meg egy pozitív számot az óramutató járásával ellentétes elforgatáshoz vagy egy negatív számot az óramutató járásának megfelelő irányú elforgatáshoz.
- Elemek által bezárt szög (+=óje, -=ójm) (+=óje, -=ójm)
- Megadja az objektumok által bezárt szöget a kiosztás középpontja és a kiosztott objektumok bázispontjai alapján. Adjon meg egy pozitív számot az óramutató járásával ellentétes elforgatáshoz vagy egy negatív számot az óramutató járásának megfelelő irányú elforgatáshoz. Megjegyzés: A beállítás megjelenítéséhez nyomja le az Enter billentyűt az Elemek száma promptnál, vagy adja meg a 0 értéket a Kitöltött szög promptban.
- Elforgatja a kiosztott objektumokat? [Igen/Nem]
- Azt szabályozza, hogy a program elforgassa-e az elemeket a kiosztás során. Adjon meg Igen vagy Nem értéket.
