Objektumok egyenletes elosztása egy útvonal vagy egy útvonal része mentén.
Az útvonal lehet vonal, vonallánc, 3D vonallánc, spline-görbe, csavarvonal, ív, kör vagy ellipszis.
2D útvonalkiosztás
3D útvonalkiosztás
Ez a parancs egyenértékű a KIOSZT parancs Útvonal opciójával. A DELOBJ rendszerváltozó vezérli, hogy a kiosztás forrásobjektumai törlődnek vagy megmaradnak a kiosztás létrejötte után.
A következő promptok jelennek meg.
Válasszon objektumokat
Válassza ki a kiosztásban használni kívánt objektumokat.
Útvonalgörbe
A kiosztás útvonalához használni kívánt objektumot adja meg. Válasszon egy vonal, vonallánc, 3D vonallánc, spline-görbe, csavarvonal, ív, kör vagy ellipszis elemet.
Asszociatív
A kiosztott objektum és a kijelölt objektum nem társított másolatai létrehozását szabályozza.
- Igen
- A kiosztás elemeit egyetlen, blokkhoz hasonló kiosztási objektumban hozza létre. Asszociatív kiosztásokkal gyorsan hajthat végre módosításokat a kiosztáson belül a tulajdonságok és forrásobjektumok módosításával.
- Szegélyek nélkül
- Független objektumokként hozza létre a kiosztás elemeit. Egy elem módosítása nem érinti a többi elemet.
Módszer
Az elemek útvonal menti elosztását szabályozza.
- Felosztás
- Megadott számú elemet egymástól egyenlő távolságra oszt el az útvonal hosszán.
- Mérés
- Az elemeket megadott távolságban osztja el az útvonalon.
Bázispont
Megadja a kiosztás bázispontját. Az útvonalkiosztások elemeinek pozíciója a bázispontnak megfelelően változik.
- Bázispont
-
Meghatároz egy bázispontot az elemek kiosztásban végzett elhelyezéséhez az útvonalgörbe kezdetéhez viszonyítva.
- Kulcspont
-
Az asszociatív kiosztások esetén meghatároz egy érvényes kényszerezést (vagy kulcspontot) a forrásobjektumokon az útvonalhoz való illesztéshez. Ha módosítja a létrejövő kiosztás forrásobjektumait vagy útvonalát, a kiosztás bázispontja továbbra is egybeesik a forrásobjektumok kulcspontjával.

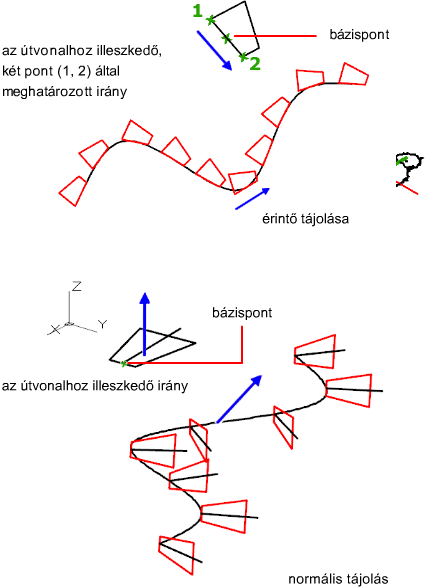

Érintő iránya
Meghatározza a kiosztott elemek elrendezését az útvonal kezdő irányához viszonyítva.
- 2 pont
- Meghatároz két pontot, amelyek a kiosztott elemek érintőjét ábrázolják az útvonalhoz viszonyítva. A két pont vektorja megadja a kiosztás első elemének érintőjét. Az Elemek illesztése beállítás szabályozza, hogy a kiosztás többi elemének tájolása az érintőnek megfelelő, vagy azzal párhuzamos.
- Normál
- Az első elem Z irányát az útvonalgörbe kezdő irányával tájolja be.
Elemek
A Módszer beállítástól függően az elemek számát vagy az elemek közötti távolságot határozza meg.
- Az útvonal mentén található elemek száma
- (Akkor érhető el, ha a Módszer a Felosztás) Értékkel vagy kifejezéssel adja meg, hogy mennyi elem található a kiosztásban.
- Az útvonal mentén található elemek közötti távolság
- (Akkor érhető el, ha a Módszer a Mérés) Értékkel vagy kifejezéssel adja meg a kiosztott elemek közötti távolságot.
Alapértelmezés szerint a kiosztás maximális számú elemet tartalmaz, amely a megadott távolság mellett kitölti az útvonalat. Ha kívánja, kevesebb elemet is megadhat. Bekapcsolhatja a Teljes útvonal kitöltése beállítást is, amely az elemek számát az útvonalhossz módosításának függvényében változtatja.
Sorok
Megadja a kiosztás sorainak számát, a közöttük lévő távolságot, valamint a sorok között lévő növekvő szintmagasságot.
- Sorok száma
-
A sorok számát adja meg.
- Sorok közötti távolság
- A sorok közötti távolságot adja meg, az objektumokon egyforma helyekről mérve.
- Teljes
- A kezdő és befejező sorok közötti teljes távolságot adja meg, a kezdő és befejező objektumokon egyforma helyekről mérve.
- Növekvő szintmagasság
- Az egymás utáni sorok növekvő vagy csökkenő szintmagasságát adja meg.
- Kifejezés
-
Egy matematikai képlet vagy egyenlet alapján számítja ki az értéket.
Szintek
A kiosztások szintjei meghosszabbítják a sor- és oszlopmintákat a Z-tengely irányába.
- Szintek száma
- A kiosztásban található 3D szintek számának meghatározása.
- Szintek közötti távolság
- Az 3D szintek közötti távolságot adja meg.
- Teljes
-
Az első és az utolsó szint közötti teljes távolságot adja meg.
- Kifejezés
-
Egy matematikai képlet vagy egyenlet használatával kiszámít egy értéket.

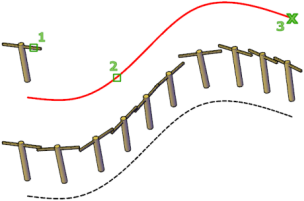

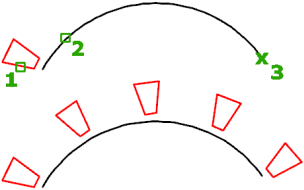

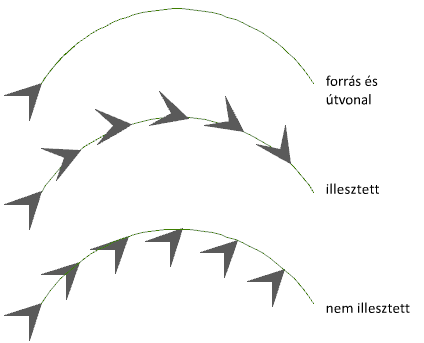

Elemek illesztése
Annak megadása, hogy a program minden egyes elemet érintőlegesen helyezzen-e el az útvonal irányához képest. Az elemek illesztése az első elem tájolásának függvénye.
Z irány
Annak megadása, hogy a program megtartsa-e az elemek eredeti Z irányát, vagy természetesen megdöntse az elemeket egy 3D útvonal mentén.
Megszakítás
Befejezi a parancsot.
