Nyomtervpontkódok feliratozása keresztszelvénynézetben

Kódkészletstílus vagy keresztszelvény-feliratkészlet használatával feliratozhatja a nyomtervpontkódokat. Amikor keresztszelvény-feliratkészletet használ, amelynek leírását a következő eljárásban találja, nyomtervpont-feliratstílust foglalhat a feliratkészletbe.

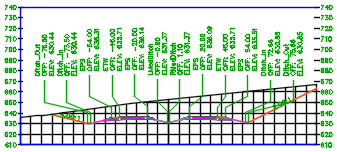

Nyomtervpont-feliratstílust tartalmazó feliratkészletek használatakor eltolhatja a feliratok helyét, hogy ne fedjék egymást, a következő ábrán látható módon.

Nyomtervpontkódok feliratozása keresztszelvénynézetben keresztszelvény-feliratkészlettel

Kódkészletstílus összeállítása nyomtervet tartalmazó rajzban

1. Nyisson meg egy létező rajzfájlt, amely tartalmaz nyomtervet.
2. Az Eszköztár Beállítások lapján bontsa ki az Általános Többcélú stílusok Kódkészletstílusok elemet.
3. Kattintson a jobb gombbal a Kódkészletstílusok csomópontra, majd kattintson az Új lehetőségre, vagy kattintson a jobb gombbal egy létező kódkészletstílusra, majd kattintson a Szerkesztés lehetőségre.
4. A Kódkészletstílus párbeszédpanel Kódok lapján adja hozzá az alkotóelempontokat a kódkészletstílushoz.
5. Rendelje hozzá a feliratstílusokat a feliratozni kívánt pontkódokhoz.
   Megjegyzés: Mivel egy feliratkészletet fog alkalmazni, ezek a feliratstílusok nem vonatkoznak közvetlenül a pontkódokra a keresztszelvénynézetekben, azonban a stílusok itteni hozzárendelése szabályozza, hogy a pontok feliratozva lesznek-e (lásd a 13. lépést alább).
6. Módosítsa igény szerint bármely beállítást a párbeszédpanelen, majd kattintson az OK gombra.

Keresztszelvény-feliratstílus összeállítása nyomtervpontokhoz

7. Az Eszköztár Beállítások lapján bontsa ki a Keresztszelvény Feliratstílusok Nyomtervpontok elemet.
8. Kattintson jobb gombbal a Nyomtervpontok csomópontra, majd kattintson az Új lehetőségre, vagy kattintson a jobb gombbal egy létező feliratstílusra, majd kattintson a Szerkesztés lehetőségre.
9. AFeliratstílus-tervező párbeszédpanelen állítsa be a stílust, majd kattintson azOK gombra.

Keresztszelvény-feliratkészlet összeállítása

10. Az Eszköztár Beállítások lapján bontsa ki a Keresztszelvény Feliratstílusok Feliratkészletek elemet.
11. Kattintson a jobb gombbal a Feliratkészletek csomópontra, majd kattintson az Új lehetőségre, vagy kattintson a jobb gombbal egy létező feliratkészletre, majd kattintson a Szerkesztés lehetőségre.
12. A Keresztszelvény-feliratkészlet párbeszédpanel Feliratok lapján adjon hozzá egy Nyomtervpontok típust a feliratkészlethez.
13. A Stílus oszlopban rendelheti hozzá a feliratstílust.
    Fontos: A Nyomtervpontok feliratstílus csak azokra a pontokra lesz alkalmazva, amelyekhez már van feliratstílus hozzárendelve a kódkészletstílusban (lásd feljebb a 4. lépést). A Nyomtervpontok feliratstílus csak a keresztszelvénynézetekben írja felül a kódkészletstílusban hozzárendelt stílusokat.
14. A Címkék eltolása oszlopban megadhat egy eltolási beállítást, hogy a pontkódfeliratok ne fedjék egymást.
15. Módosítsa igény szerint bármely beállítást a párbeszédpanelen, majd kattintson az OK gombra.

Mintavonalak létrehozása a nyomtervhez, ha még nem léteznek

16. Kattintson a Kezdőlap Hossz- és keresztszelvénynézetek panelének Mintavonalak Keres elemére. Válassza ki az igazítást, és a Mintavonal eszközök eszköztár segítségével hozza létre a mintavonalakat.

A keresztszelvények és keresztszelvénynézetek létrehozása előtt adja meg a Nyomtervpontkód feliratozási formátuma beállítást

17. Az Eszköztár Beállítások lapján kattintson a jobb gombbal a Keresztszelvénynézet Alakzatbeállítások szerkesztése elemre.
18. Az Alakzatbeállítások szerkesztése – Keresztszelvénynézet párbeszédpanel Keresztszelvénynézet létrehozása területén győződjön meg arról, hogy a Nyomtervpontkód feliratozási módszere beállítás értéke Keresztszelvény-feliratkészlet. Adja meg igény szerint a további beállításokat, majd kattintson az OK gombra.

Keresztszelvények és keresztszelvénynézetek létrehozása

19. Kattintson a Kezdőlap Hossz- és keresztszelvénynézetek paneljének Több keresztszelvénynézet létrehozása Keres elemére.
20. A Több keresztszelvénynézet létrehozása varázslóban kattintson a Keresztszelvények megjelenítésének beállításai oldalra.
21. A Válasszon keresztszelvényeket rajzoláshoz területen ellenőrizze, hogy be van-e jelölve a nyomterv melletti Megrajzolás jelölőnégyzet.
22. A nyomterv sorában kattintson a Feliratkészlet oszlopra a Válasszon feliratkészletet párbeszédpanel megjelenítéséhez.
23. Válassza ki a feliratkészletet, amelyhez hozzáadta a Nyomtervpontok felirattípust, és kattintson az OK gombra.
24. A nyomterv sorában kattintson a Stílus oszlopra a Stílus kiválasztása párbeszédpanel megjelenítéséhez.
25. Válassza ki az eljárás korábbi lépéseivel összeállított kódkészletstílust, majd kattintson az OK gombra.
26. Kattintson a Keresztszelvénynézetek létrehozása lehetőségre, és válasszon ki egy helyet a rajzon a keresztszelvénynézetek számára.
Megjegyzés: Az adathivatkozott nyomterv megfelelő feliratértékeinek (nem interpolált értékek) megjelenítéséhez a nyomterv mintakeresztszelvényt az adathivatkozás forrásrajzában található összes feliratozni kívánt szelvényre alkalmaznia kell. A mintakeresztszelvényt ugyanazokra a szelvényekre kell alkalmazni, mint az adathivatkozott nyomterven létrehozott mintavonalakat. Miután a mintakeresztszelvényeket alkalmazta a forrásrajzban szereplő szelvényekre, az adathivatkozás-referenciákat pedig szinkronizálta, az adatok által hivatkozott nyomtervek frissülnek a helyes értékekkel.

Az Alakzatbeállítások szerkesztése – Keresztszelvénynézet párbeszédpanel Feliratok hozzáadása DREF-nyomtervekből interpolált pontokhoz beállításával szabályozhatja, hogy kíván-e feliratokat hozzáadni egy adathivatkozott nyomterv interpolált nyomtervpontjaihoz.

Meglévő nyomtervpontfeliratok módosítása, hogy keresztszelvény-feliratkészletet használjanak

Ha a rajzban már létezik keresztszelvénykódkészlet-stílust használó nyomtervpontkód-felirat, a keresztszelvény-feliratok szerkesztésével hozzáadhatja a Nyomtervpontok felirattípust a keresztszelvény-feliratkészlethez. Azután kikapcsolhatja a keresztszelvénykódkészlet-stílus feliratok megjelenítését.

1. Kattintson a jobb gombbal egy meglévő keresztszelvénynézet nyomtervére, majd kattintson a Feliratok szerkesztése lehetőségre.
2. A Keresztszelvény-feliratkészlet párbeszédpanel Feliratok lapján adjon hozzá egy Nyomtervpontok típust a feliratkészlethez.
3. Kattintson az OK gombra.
4. A parancssorba írja be a következőt: CorridorSectionLabelsConvert.
5. Válasszon egy keresztszelvénynézetet a konvertálni kívánt csoportban.
6. Írja be a P karaktert a meglévő kódkészletstílus-feliratok megjelenítésének kikapcsolásához és csak a nyomtervpontstílus-feliratok megjelenítéséhez.
   Megjegyzés: Ha úgy szeretné megjeleníteni a feliratokat, hogy csak a meglévő kódkészletstílus-feliratok legyenek láthatóak, futtassa ezt a parancsot, és írja be aC karaktert.
   Megjegyzés: Ezek az opciók nem hoznak létre új feliratokat. Használatukkal válthat a meglévő kódkészletstílus-feliratok és nyomtervpontstílus-feliratok megjelenítése között.
