Nyomott csőhálózat létrehozása

Rendezzen el egy nyomott csőhálózatot egy útvonal mentén. Nyomott csőhálózatot úgy is létrehozhat, hogy az megfeleljen a felület topográfiájának.

1. Az Alap lapon kattintson a Terv létrehozása panel Csőhálózat Nyomott csőhálózat létrehozásának eszközei elemre.
2. Megjelenik a Nyomott csőhálózat létrehozása párbeszédpanel. Adja meg a következő információkat a nyomott csőhálózathoz:
   • nyomott csőhálózat neve
   • csővezeték neve
   • alkatrészlista
   • a nyomócsövek mérete és anyaga (az alkatrészek ugyanazzal az anyaggal és névleges átmérővel fognak rendelkezni)
   • fóliák
   • referenciafelület
   • létrejöjjön-e a nyomott csőhálózat által követendő felületi hossz-szelvény
   • fedél
   • hivatkozási nyomvonal
   • feliratstílusok

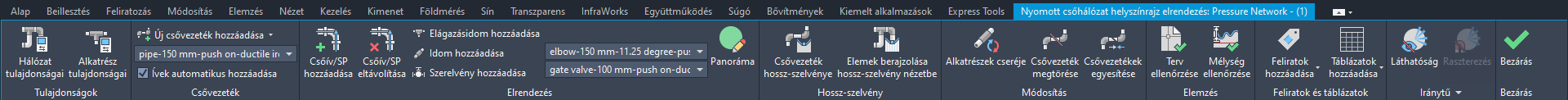

3. Kattintson az OK gombra a Nyomott csőhálózat tervezési elrendezés szalag megjelenítéséhez.


   A parancssorban meg kell adnia az első pontot vagy a szintmagasságot.

4. (Választható) A Nyomott csőhálózat tervezési elrendezés lapon kattintson a Csővezeték panel Ívek automatikus hozzáadása elemre, hogy minden szakaszcsatlakozás tartalmazzon ívelt csőidomot.
5. Kezdje el a pontok kiválasztását a rajzban a nyomott csőhálózat csővezetékének létrehozásához. Rajzoljon be egyenes szakaszokat egyenes csőszakaszok beszúrásához, vagy írja be az Í karaktert egy ívelt szakasz rajzolásához. További információ: Ívelt nyomottcsőhálózat-szakaszok beillesztése.
   Megjegyzés: Az elhelyezés során egyetlen nyomócső jön létre, amikor több csatlakoztatott szakaszt rajzol egyenes vonalban, vízszintes vagy függőleges iránymódosítások nélkül.
6. (Választható) A Nyomott csőhálózat tervezési elrendezés lapon kattintson az Iránytű panel Láthatóság elemére a megengedhető elhajlási szögekkel kapcsolatos iránytű segéd bekapcsolásához. A Raszterezés elemre kattintva az iránytű osztójeleihez raszterezhet a csővezeték elhelyezése során.

   Miután Ön kiválaszt két pontot az első nyomócső beillesztéséhez, megjelenik az iránytű és az alkatrészlistában megjeleníti azokat a csőív szögeket, amelyek egyeznek a kiválasztott mérettel és anyaggal.

7. Folytassa a nyomócsőhálózat elhelyezését, és a parancs befejezéséhez nyomja le az Enter billentyűt. Bármikor további csővezetékeket is hozzáadhat a nyomott csőhálózathoz. Lásd: Csővezetékek hozzáadása nyomott csőhálózathoz.
8. A Nyomott csőhálózat tervezési elrendezés lapon kattintson a Bezárás panel Bezárás elemre.
