Idom hozzáadása nyomott csőhálózathoz

A nyomott csőhálózat tervezése során számos módon szúrhat be idomokat. Az Idomok listájából választva egy meghatározott idomot is hozzáadhat a rajzhoz, mint például T-idomot, vagy keresztet. Az idomok anyaguk alapján vannak rendezve. A helyszínrajzi nézetben a szerelvények hozzáadhatók a csővégekhez vagy beilleszthetők a cső bármely részébe. Ilyenkor megjelenik a pontos elrendezés, ahová a csőidom beépíthető.

Reduktorok és könyökidomok hozzáadása

1. Hozzon létre egy csővezetéket, és kezdje el elhelyezni a Nyomott csőhálózat létrehozásának eszközei vagy az Új csővezeték létrehozása parancs segítségével.
   Megjegyzés: A csőívek automatikusan hozzáadhatók a csőszakaszok között a nyomott csőhálózat elrendezésekor a Csővezeték panelen kiválasztott Ívek automatikus hozzáadása lehetőséggel.
2. Az Elrendezés panel Nyomott csőhálózat tervezési elrendezés szalaglapon válassza ki a hozzáadandó reduktor vagy könyökidom típusát.
3. Kattintson az Idom hozzáadása elemre.

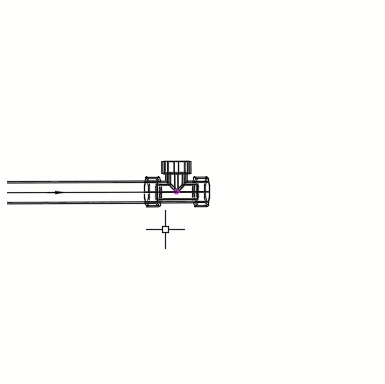

4. Helyezze a mutatót a kívánt beillesztési pontra. Kattintson a csatlakozó jelek szerinti elhelyezéshez.
   • a csővezeték végeinél.
   • a csővezeték mentén. A könyékidomok a sarokpontoknál (SP) helyezhetők el egy csővezetékben.
5. Az idomot ezzel elhelyezi a csővezetékben.

Reduktor és könyök beállításai	Példa a beállításra

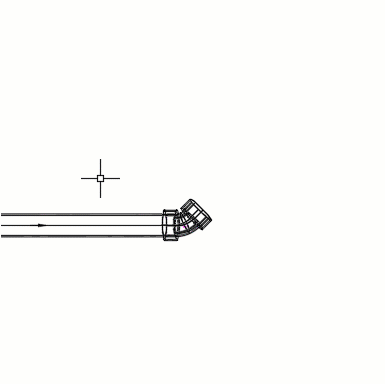

Válassza ki a csővezetéket, és kattintson az (Elrendezés folytatása) gombra, hogy a vezeték egy könyökből folytatódjon.

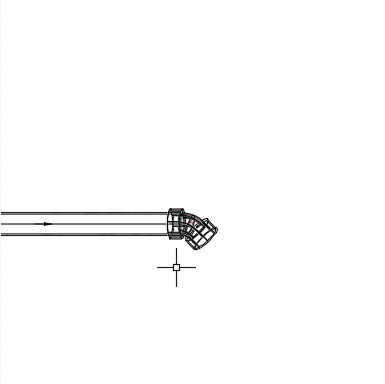

Jelölje ki a könyököt, és kattintson a (Átfordítás) gombra a tájolás megfordításához.

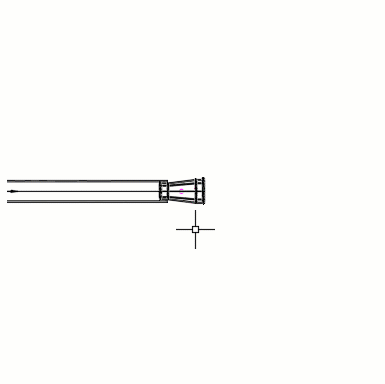

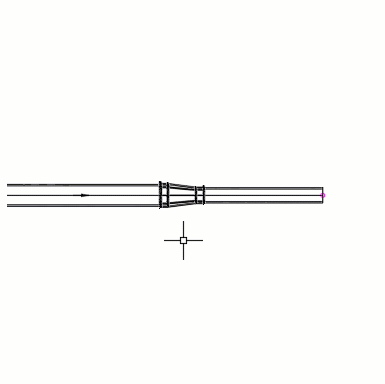

Válassza ki a csővezetéket, és kattintson az (Elrendezés folytatása) gombra, hogy a vezeték egy reduktorból folytatódjon. Ha a csőméret elérhető a rajzalkatrész-listából, a cső átméreteződik, hogy illeszkedjen az idomporthoz.

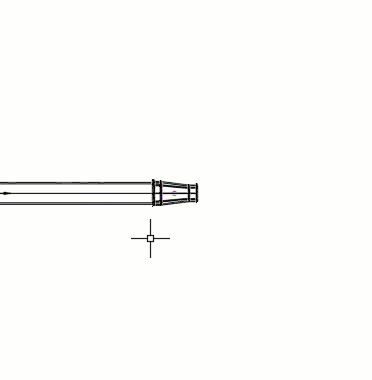

Válassza ki a reduktort, és kattintson az (Átfordítás) gombra a tájolás megfordításához.
Válassza ki a reduktort, és kattintson a (Csúsztatás) gombra a reduktor csővezeték mentén történő mozgatásához.

Idomok hozzáadása ágakhoz vagy metszéspontokhoz

1. Hozzon létre egy csővezetéket, és kezdje el elhelyezni a Nyomott csőhálózat létrehozásának eszközei vagy az Új csővezeték létrehozása parancs segítségével.
2. Megjegyzés: Elágazó idomokat adhat hozzá a csővezetékek metszéspontjához az Elágazási idom hozzáadása paranccsal.
3. A Nyomott csőhálózati tervezési elrendezés szalaglapon, az Elrendezés panelen jelölje ki a hozzáadandó Y-idomot, T-idomot vagy keresztidomot.
4. Kattintson az Idom hozzáadása elemre.
5. Helyezze a mutatót a kívánt beillesztési pontra. Kattintson a csatlakozó jelek szerinti elhelyezéshez.
   • a csővezeték végeinél.
   • a csővezeték mentén.
6. Az idomot ezzel elhelyezi a csővezetékben.

Elágazóidom beállításai	Példa a beállításra

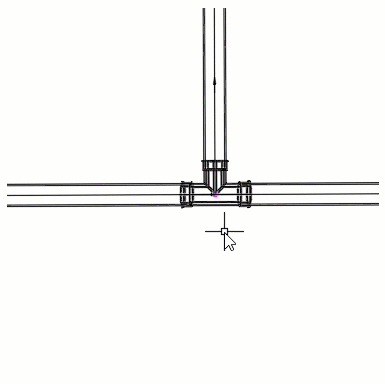

Egy csővezeték idomokon (például T-idomokon és kereszteződéseken) keresztüli folytatásához válassza ki a csővezetéket, majd kattintson az (Elrendezés folytatása) gombra. Ha a csőméret elérhető a rajzalkatrész-listából, a cső átméreteződik, hogy illeszkedjen az idomporthoz.

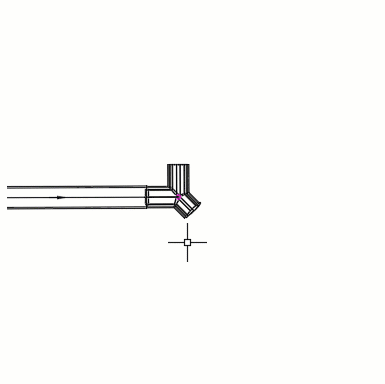

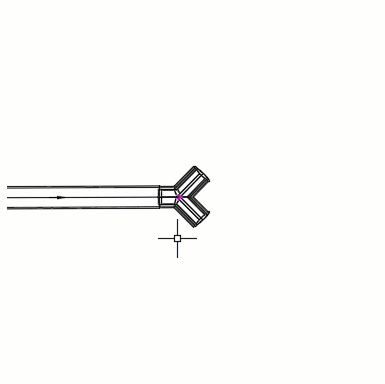

Új csővezetékek hozzáadásához idomokból (például T-idomokból, Y-idomokból és keresztidomokból) jelölje ki az idomot, és kattintson az (Elrendezés folytatása) gombra. Ha a csőméret elérhető a rajzalkatrész-listából, a cső átméreteződik, hogy illeszkedjen az idomporthoz.
Válasszon ki egy idomot, majd kattintson a (Átfordítás) gombra a tájolás megfordításához.
Válassza ki az idomot, majd kattintson a (Elforgatás) gombra a csatlakoztatott csővezetékhez csatlakoztatott idom elforgatásához.

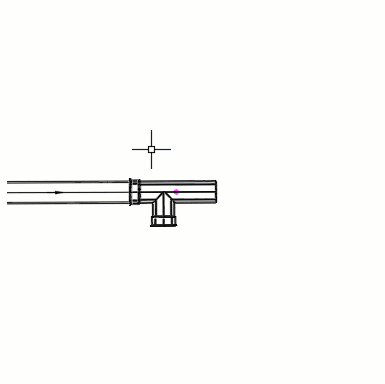

Válasszon ki egy idomot (például T-idomot, keresztidomot és oldalirányú Y-idomot), amelyen csővezeték halad át, majd kattintson a (Csúsztatás) gombra az idom csővezeték mentén történő mozgatásához.

Lezárás hozzáadása a csővezetékek végéhez

1. Hozzon létre egy csővezetéket, és kezdje el elhelyezni a Nyomott csőhálózat létrehozásának eszközei vagy az Új csővezeték létrehozása parancs segítségével.
2. A Nyomott csőhálózati tervezési elrendezés szalaglapon, az Elrendezés panelen jelölje ki a hozzáadandó lezárás típusát.
3. Kattintson az Idom hozzáadása elemre.
4. Helyezze a mutatót a kívánt beillesztési pontra. Kattintson a csatlakozó jel szerinti elhelyezéshez a csővezeték végénél.
5. Az idomot ezzel elhelyezi a csővezetékben.
