A munkafolyamat futtatásakor az AutoCAD Map 3D eszközkészlet megjeleníti a kijelölt mappában található SDF-fájlok listáját. Ezt követően létrehoz egy Megjelenítéskezelő csoportot a létrehozandó fóliák tárolására. Kapcsolódik a kijelölt mappában található SDF-fájlokhoz. A kijelölt mappa minden rajza esetében kapcsolódik, hozzáad egy fóliát a Megjelenítéskezelőhöz, majd áthelyezi a fóliákat az új csoportba.
Az aktuális térképet DWG-fájlként menti (rajzi objektumokba konvertálva az összes jellemzőt). Ezt követően menti az összes Megjelenítéskezelő fóliát egy .layer fájlba, amely megosztható az AutoCAD Map 3D eszközkészlet más felhasználóival, vagy feltölthető az Autodesk Infrastructure Map Server szerverre.
Ez a gyakorlat a 2. gyakorlat: AutoCAD-parancsok automatizálása részben módosított munkafolyamatot használja.
- Nyissa meg a munkafolyamatot a 2. gyakorlat: AutoCAD-parancsok automatizálása részből itt: AutoCAD Map 3D (ha még nincs megnyitva).
- Az Eszközök lap Munkafolyamat panelének listájában válassza ki a létrehozott munkafolyamatot.
- Kattintson a
gombra.
A Munkafolyamat állapotjelentése párbeszédpanel tájékoztatást nyújt arról, hogy az elvégzett műveletek sikeresek voltak-e.
A fóliákat a program hozzáadta a térképhez, valamint az új Megjelenítéskezelő csoporthoz. A program felkéri, hogy adja meg a DWG-fájl nevét és elérési útvonalát. A .layer fájlokat a program a műveletben megadott helyre menti el.

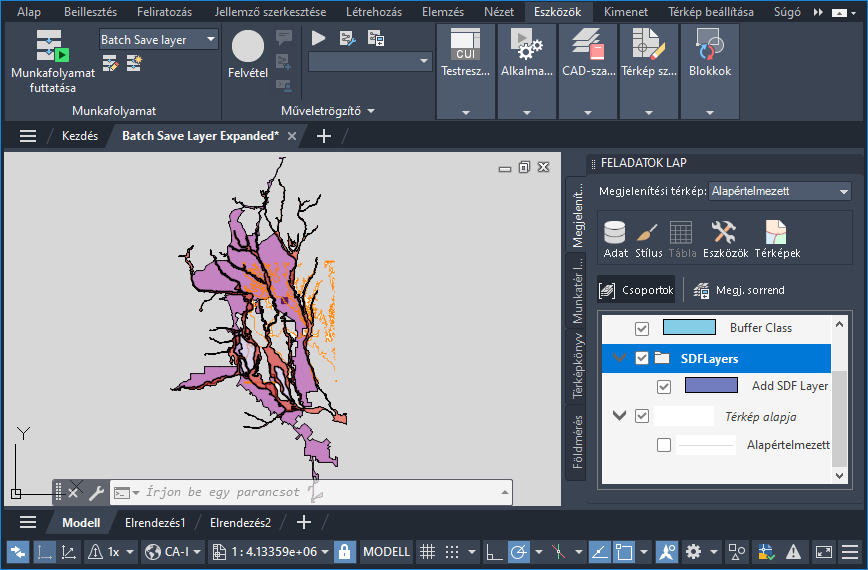

Az eredmény
A fóliákat hozzáadta a térképhez és eltárolta a létrehozott csoportban.
