A koordináta-rendszer módosítása az Adatkapcsolat ablakban

Szükség szerint módosíthatja a térképhez adott adatok koordináta-rendszerét.

1. A Megjelenítéskezelőben kattintson az AdatKapcsolódás az adatokhoz parancsra.
2. Az Adatkapcsolat ablakban válassza ki a megfelelő adatszolgáltatót a Szolgáltató adatkapcsolatai listából.
3. Navigáljon az adattárhoz, és jelölje ki.
4. Kattintson a Kapcsolódás gombra.
5. Tartsa a kurzort az adattár nevén, így megjelenik egy előugró ablak, amiben megjelenik az adattár koordináta-rendszere, például UTM27-10.

   Ha adatokat ad a térképhez, meg kell adnia azok eredeti koordináta-rendszerét. Az AutoCAD Map 3D eszközkészlet a koordináta-rendszer adatait automatikusan a térképben megadott koordináta-rendszerbe alakítja.

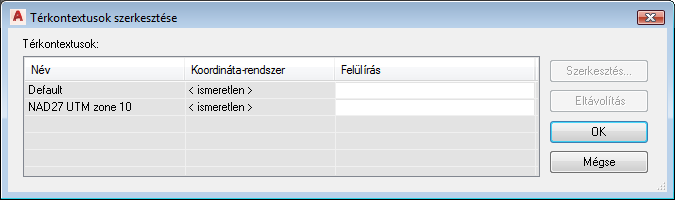

6. Kattintson a Koordináta-rendszerek szerkesztése gombra, majd a Térkontextusok szerkesztése párbeszédpanelen kattintson a bejegyzésre.


   Jelölje ki a bejegyzést, majd kattintson a Szerkesztés gombra a felület koordináta-rendszerének megadásához

7. Kattintson a Szerkesztés gombra.
8. A Koordináta-rendszer könyvtárban válassza ki az előugró ablakban látott koordináta-rendszert.
9. Kattintson a Kiválasztás, majd az OK gombra az Adatkapcsolat ablakba való visszatéréshez.
