Terv másolása az Inventorban

A Terv másolása új tervezési objektumokat hoz létre úgy, hogy az Inventorban már meglévő fájlokat másol le.

A Terv másolása alkalmazást a következő helyekről indíthatja el:

• A Vault-áttekintőből.
• Az Inventor Részletek megjelenítése ablakából.

A fájlok másolása után a fájlokat megnyithatja közvetlenül az Inventorban.

Terv másolása a Vault-áttekintőben

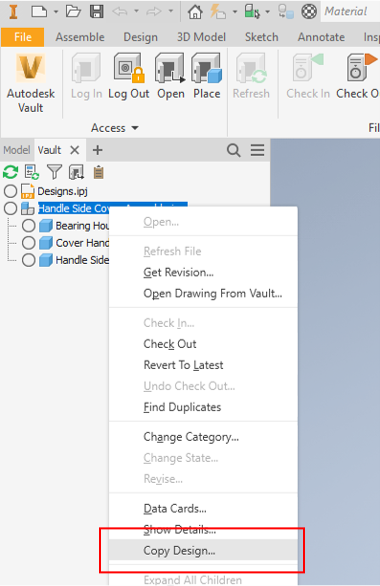

1. Az Inventorban kattintson a jobb gombbal egy fájlra a Vault-áttekintőben, majd kattintson a Terv másolása lehetőségre.



   Megnyílik a Copy Design párbeszédpanel.

2. Kattintson a jobb gombbal a fájlra, majd válassza a Másolás parancsot, hogy a kiválasztott fájlokat a megadott helyre másolja a fő rácsról. Több fájl egyszerre történő kiválasztásához tartsa lenyomva a Ctrl billentyűt.

3. A Vault hely kiválasztása párbeszédpanelen keresse meg a célmappát.

4. Válasszon ki egy mappát, majd szükség esetén kattintson az Új mappa gombra és hozzon létre egy almappát.

5. Kattintson az OK gombra.

6. Kattintson a Másolás végrehajtása lehetőségre a fájlok kiválasztott helyre való mentéséhez. A kiválasztott fájlok másolatait a másolási művelet végeztével a célmappában helyezi el a rendszer.

7. Kattintson a jobb gombbal a fájlra, majd válassza a Megnyitás parancsot, ha közvetlenül az Inventorban szeretné megnyitni a másolt fájlt.

Terv másolása a Részletek megjelenítése ablakban

1. Az Inventorban kattintson a jobb gombbal egy fájlra a Vault-áttekintőben, majd kattintson a Részletek megjelenítése lehetőségre.

2. A Részletek megjelenítése párbeszédpanelen válassza ki a Felhasználás vagy a Használati helyek lapot.



3. Kattintson a jobb gombbal a fájlra, és válassza a Copy Design lehetőséget. Megnyílik a Terv másolása párbeszédpanel.

4. A Terv másolása párbeszédpanelen kattintson a jobb gombbal a fájlra, majd válassza a Másolás parancsot, hogy a kiválasztott fájlokat a megadott helyre másolja a fő rácsról. Több fájl egyszerre történő kiválasztásához tartsa lenyomva a Ctrl billentyűt.

5. A Vault hely kiválasztása párbeszédpanelen keresse meg a célmappát.

6. Válasszon ki egy mappát, majd szükség esetén kattintson az Új mappa gombra és hozzon létre egy almappát.

7. Kattintson az OK gombra.

8. Kattintson a Másolás végrehajtása lehetőségre a fájlok kiválasztott helyre való mentéséhez. A kiválasztott fájlok másolatait a másolási művelet végeztével a célmappában helyezi el a rendszer.

9. Kattintson a jobb gombbal a fájlra, majd válassza a Megnyitás parancsot, ha közvetlenül az Inventorban szeretné megnyitni a másolt fájlt.

További információ: Copy Design felület.
