Le ringhiere sono oggetti che interagiscono con le scale e altri oggetti. È possibile aggiungere ringhiere a scale esistenti oppure creare ringhiere non associate.
Componenti di ringhiera
Le ringhiere possono comprendere parapetti, corrimani, pali, balaustri e una o più guide inferiori. Inoltre, alle ringhiere è possibile aggiungere blocchi personalizzati.
Componenti delle ringhiere
Forme di ringhiera
È possibile associare le ringhiere ad uno o ad entrambi i lati di una scala oppure disporle attorno ai pianerottoli. Inoltre, le ringhiere possono essere associate a qualsiasi tipo di oggetto AEC, come gli elementi massa. Tramite la conversione di una polilinea è possibile creare una ringhiera personalizzata. Le ringhiere possono quindi essere di varie forme ed essere ancorate ad una scala lineare, una scala con più pianerottoli, una scala a forma di U o una scala a chiocciola.
Ringhiere personalizzate
È possibile creare ringhiere personalizzate specificando blocchi e profili personalizzati da utilizzare per i singoli componenti di ringhiera. Per riutilizzare una parte personalizzata e creare ringhiere dettagliate, assegnare i profili ai componenti di ringhiera in base allo stile.
Stili di ringhiera e relative proprietà
Anziché modificare le proprietà di ogni singola ringhiera del disegno, è possibile utilizzare uno stile di ringhiera per il controllo delle proprietà di tutte le ringhiere a cui viene applicato tale stile. I modelli per le configurazioni comuni delle ringhiere contengono vari stili, quali ad esempio parapetto, corrimano con grip e corrimano circolare. Nello stile di ringhiera si possono specificare le posizioni e l'altezza della guida, le posizioni di pali e intervalli, componenti e profili, estensioni, assegnazioni di materiale e proprietà di visualizzazione della ringhiera.
Materiali delle ringhiere
AutoCAD Architecture 2025 toolset consente di assegnare materiali ad una ringhiera. Tali materiali vengono visualizzati nelle viste wireframe e ombreggiata o dopo il rendering. Hanno impostazioni specifiche per i componenti fisici di una ringhiera, come i vari tipi di guide e pali e il balaustro. Ad esempio, si potrebbe creare una ringhiera di legno con corrimano e guida inferiore in acciaio inossidabile.

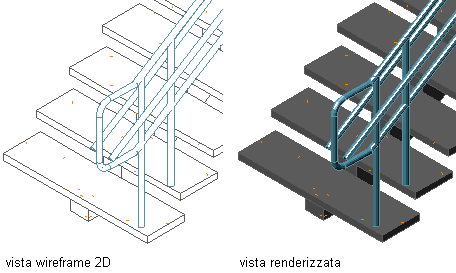

Ringhiere in viste renderizzate e modello wireframe 2D
AutoCAD Architecture 2025 toolset fornisce diversi materiali predefiniti, contenenti le impostazioni per le ringhiere, per le comuni finalità di progettazione. Tali materiali predefiniti possono essere utilizzati direttamente o modificati in base alle specifiche esigenze di progetto. È possibile inoltre creare ex novo dei materiali personalizzati.
