Controllo visivo è un'utilità che consente di gestire l'integrità dei dati di progettazione mediante l'identificazione di oggetti non AEC, quali gli oggetti AutoCAD
e gli oggetti AEC esplosi, nei disegni.
Quando si esegue un controllo visivo, la visualizzazione di tutti gli oggetti AEC nel disegno viene temporaneamente disattivata, lasciando visibili solo gli oggetti non AEC. In questo modo, è possibile controllare più attentamente gli oggetti restanti per determinare se devono essere sostituiti con oggetti AEC.
Per rendere più chiaro il controllo, viene disattivata anche la visualizzazione del testo su una o più righe, delle direttrici e degli oggetti quote. Il testo degli attributi rimane visibile nel disegno. Tutti gli oggetti vengono visualizzati di nuovo alla fine del controllo visivo.

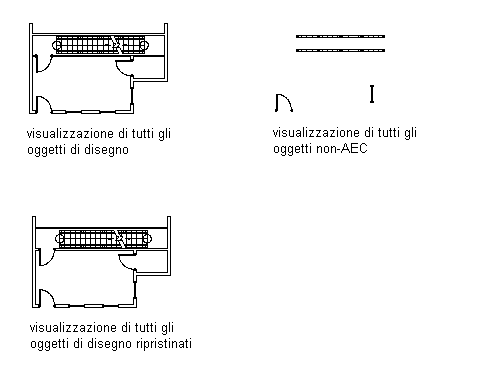

Nell'illustrazione seguente, la ringhiera, la porta e l'apertura con infisso sono oggetti AEC esplosi.
Esecuzione di un controllo visivo con oggetti AEC e non AEC nel disegno
