Uso di snap ad oggetto con sottoposti PDF

Utilizzare gli snap ad oggetto per disegnare o modificare gli oggetti che si trovano in posizioni specifiche.

Sebbene siano molto simili agli snap ad oggetto regolari, gli snap ad oggetto con sottoposti PDF possono essere attivati e disattivati separatamente e si applicano solo agli oggetti inclusi in un file allegato.

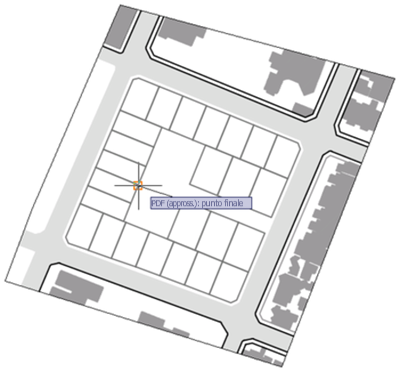

La funzionalità di snap ai sottoposti PDF è simile allo snap alla geometria del disegno. Tale funzionalità può tuttavia produrre risultati inaspettati, a seconda del metodo utilizzato per creare il PDF. Ad esempio, se creato dalla digitalizzazione di disegni architettonici, il PDF sarà un'immagine raster anziché un'immagine basata su vettori. Non sarà pertanto possibile utilizzare la funzionalità di snap ad oggetto. La geometria dei PDF che non sono stati creati in AutoCAD for MAC può presentare punti di snap non standard, quali cerchi privi di punti centrali. Utilizzare le variabili di sistema PDFOSNAP e UOSNAP per attivare e disattivare lo snap ad oggetto.

Per disattivare e disattivare lo snap ad oggetto è possibile utilizzare anche un menu di scelta rapida. Selezionare un sottoposto e fare clic con il pulsante destro del mouse per visualizzare l'opzione del menu dello snap ad oggetto.
