Calcola il momento di inerzia di un contorno chiuso.
Trova
Riepilogo

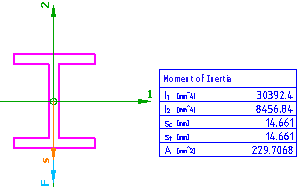

Selezionare la sezione trasversale nel disegno e specificare la direzione del carico prima di iniziare il calcolo. Viene quindi calcolata la posizione del centro di gravità, la direzione del momento degli assi principali, i momenti di inerzia lungo entrambi gli assi, il momento di inerzia effettivo e l'angolo di deflessione.
Elenco dei messaggi di richiesta
Vengono visualizzati i messaggi di richiesta seguenti:
- Punto interno
- Consente di selezionare un punto all'interno della sezione trasversale. Il sistema trova automaticamente i contorni esterni e interni racchiusi nell'area definita dalla sezione trasversale.
- Area riempita correttamente
- Richiede la conferma per determinare se l'area che è stata riempita è quella desiderata.
- Direzione di applicazione dei carichi
- Specifica la direzione in cui vengono applicate forze.
- Descrizione
- Specifica una descrizione per il blocco del momento di inerzia.
- Punto di inserimento
- Specifica il punto di inserimento del blocco del momento di inerzia nell'area di disegno.
- Disegnare comunque gli assi principali
- Richiede di confermare se il sistema deve disegnare gli assi principali. Questa opzione viene visualizzata se l'oggetto selezionato è simmetrico dal punto di vista della rotazione e non è in grado di determinare gli assi principali in modo chiaro.
