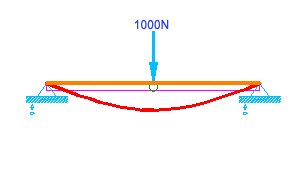

Calcola e disegna la linea di deflessione o di momento di una trave soggetta a varie forze.
Trova
Riepilogo
Prima di calcolare la linea di deflessione di un oggetto, è necessario calcolare il suo momento di inerzia utilizzando il comando AMINERTIA.
Elenco dei messaggi di richiesta
Vengono visualizzati i seguenti messaggi di richiesta.
- Blocco del momento di inerzia
- Specifica il valore grafico (creato precedentemente con il comando AMINERTIA) da utilizzare per il calcolo.
- Punto iniziale
- Specifica il punto iniziale per il disegno di una nuova trave per cui il comando disegna la linea di deflessione e la linea del momento. Nota: Una vista laterale viene simbolicamente rappresentata sotto forma di linea.
- Punto finale
- Specifica il punto finale della trave.
- Trave esistente
- Specifica una trave esistente per disegnare la linea di deflessione e la linea del momento.
- Scala per linea di deflessione
- Consente di specificare la scala per la linea di deflessione in formato unità:mm.
- Scala per linea del momento
- Consente di specificare la scala per la linea del momento nel modulo unti:Nm
