In questo esercizio verrà creata una pendenza dall'impronta di scostamento semplificata alla superficie del terreno esistente.
La geometria della linea caratteristica scostamento a gradini è molto più semplice dell'impronta originale. Questa geometria più semplice consente di creare una scarpata molto più semplice di una creata direttamente dall'impronta originale.
Questo esercizio è la prosecuzione dell'Esercizio 1: Semplificazione di un'impronta.
Creare un gruppo di scarpate e specificare le impostazioni di creazione delle scarpate
- Fare clic sulla scheda
Trova. - Nella barra degli strumenti Strumenti di creazione scarpata, fare clic su
Imposta il gruppo scarpate. - Nella finestra di dialogo Seleziona gruppo scarpate, in Nome area delimitata, assicurarsi che Grading - Building Pad sia selezionato.
- In Nome gruppo, fare clic su
Crea un gruppo scarpate. - Nella finestra di dialogo Crea gruppo scarpate, immettere Slope Grading With Feature Lines per Nome.
- Fare doppio clic su OK.
- Nella barra degli strumenti Strumenti di creazione scarpata, fare clic su
Imposta la superficie obiettivo. - Nella finestra di dialogo Seleziona superficie, assicurarsi che la superficie EG sia selezionata. Fare clic su OK.
- Nella barra degli strumenti Strumenti di creazione scarpata, fare clic su
Selezionare serie di criteri. - Nella finestra di dialogo Selezionare serie di criteri, assicurarsi che la serie di base sia selezionata. Fare clic su OK.
- Nell'elenco Selezionare un criterio di costruzione scarpate, selezionare Livella alla superficie .
In questo esercizio viene utilizzato il file Grading-6.dwg con le modifiche apportate nell'esercizio precedente.
Creare una scarpata
- Fare clic su
Crea scarpata. - Quando viene richiesto di selezionare un oggetto, fare clic sulla linea caratteristica blu che presenta uno scostamento rispetto alla piattaforma di edificio.
- Quando viene richiesto di selezionare il lato della scarpata, fare clic esternamente alla linea caratteristica dello scostamento.
- Premere Invio per applicare la scarpata all'intera lunghezza della linea caratteristica.
- Premere Invio per accettare il formato di default della pendenza in scavo.
- Premere Invio per accettare la Pendenza in scavo di default 2.00:1.
- Premere Invio per accettare il formato di default della pendenza in rilevato.
- Premere Invio per accettare la pendenza in rilevato di default 2.00:1.
- Premere Esc per terminare il comando.

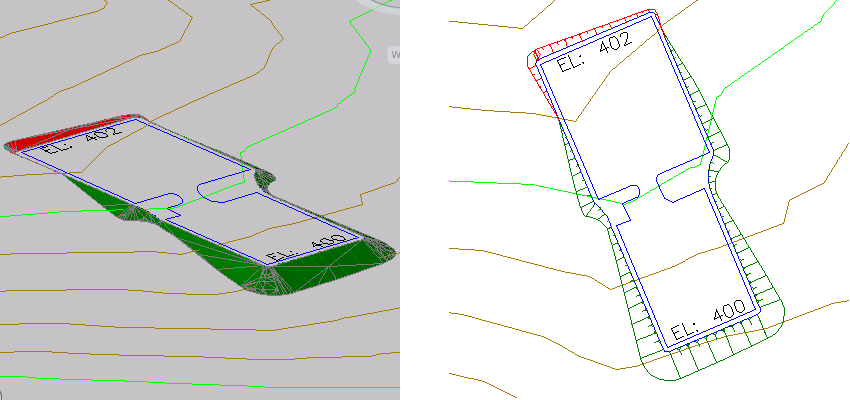

Viene visualizzata la linea caratteristica scostamento a gradini sulla superficie EG. Mentre le pendenze in scavo e rilevato sono visualizzate in rosso e verde, vi sono comunque aree aperte nel gruppo scarpata. Nell'esercizio successivo verranno riempite queste aree e verranno applicati gli stili di scarpata appropriati.
Per procedere con questa esercitazione, passare all'Esercizio 3: Riempimento dei fori in una scarpata.
