In questo esercizio, si bilanciano i volumi movimenti terra sopra e sotto la linea di equilibrio, eliminando il volume movimento terra non compensato.
Questo esercizio è la prosecuzione dell'Esercizio 1: Creazione di un diagramma di movimenti di terra.
Bilanciare i volumi del materiale di sterro
- Eseguire lo zoom in avvicinamento sulla regione movimenti terra che si trova sul lato sinistro del diagramma.
Notare che il punto più alto dell'area verde movimento terra compensato è in corrispondenza della progressiva 3+25. Questo è il punto di pendenza, ovvero il punto in cui avviene la transizione del movimento terra compensato da sterro a riporto. In base alle condizioni dell'area delimitata, i punti di pendenza possono essere posizioni logiche per discariche o cave di prestito, cosa che può ridurre o eliminare del tutto il movimento terra non compensato.
- In corrispondenza della progressiva 3+25, passare il cursore sulla linea movimenti terra.

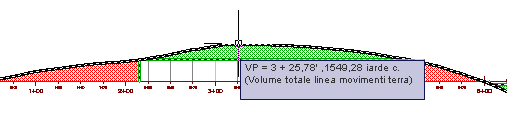

Notare che nella descrizione comando è visualizzato il numero di progressiva corrente (3+25) e il volume (circa 1500.00 Cu. Yd.).
- Selezionare la linea movimento terra. Fare clic con il pulsante destro del mouse, e scegliere .
- Nella finestra di dialogo , fare clic sulla scheda Opzioni di bilanciamento.
- Nell'area Aggiungi/rimuovi cave di prestito e discariche, fare clic su Aggiungi discarica.
- Nella cella Progressiva, immettere 325.
Questo è il numero della progressiva in corrispondenza del punto pendenza per il volume sopra la linea di equilibrio.
- Nella cella Capacità, immettere 1500.
Questo è il volume approssimativo (1500.00 Iarde c.) sul punto di pendenza.
- Fare clic su OK.

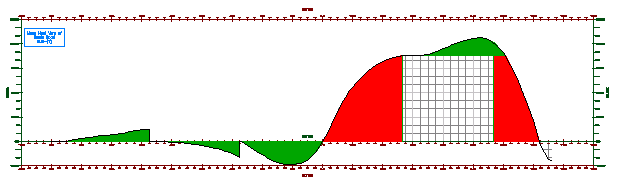

Il volume di sterro sopra la linea di equilibrio è il movimento terra completamente compensato. Notare che ora è presente un volume movimento terra non compensato di colore rosso, sotto alla linea di bilanciamento. Il volume di riporto verrà bilanciato nella procedura seguente.
In questo esercizio viene utilizzato il file Mass Haul-1.dwg con le modifiche apportate nell'esercizio precedente. In alternativa, è possibile aprire il file Mass Haul-2.dwg dalla cartella delle Carte di esercitazione.
Bilanciare i volumi del materiale di riporto
- Sotto alla linea di bilanciamento, eseguire lo zoom in avanti nella progressiva 6+25 sulla linea movimenti terra.
Notare che questa si trova vicino al punto in cui il volume movimento terra non compensato (in rosso) e il volume movimento terra compensato (in verde) incrociano la linea movimenti terra. Se si esamina questa progressiva nel profilo, è possibile notare anche una sezione piana della superficie terreno esistente. Le aree piane possono inoltre essere buone posizioni per discariche e cave di prestito.
- In corrispondenza della progressiva 6+25, passare il cursore sulla linea movimenti terra.

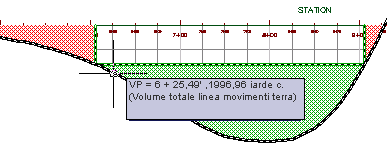

Notare che nella descrizione comando è visualizzato il numero di progressiva corrente e il volume, che è di circa 2000.00 Cu. Yd.
- Selezionare la linea movimento terra. Fare clic con il pulsante destro del mouse, e scegliere .
- Nella finestra di dialogo , fare clic sulla scheda Opzioni di bilanciamento.
- Nell'area Aggiungi/rimuovi cave di prestito e discariche, fare clic su Aggiungi cava di prestito.
- Nella cella Progressiva per la cava di prestito, fare clic su
. - Nella Carta, spostare la vista verso sinistra in modo che sia possibile vedere il modellatore e la superficie. Fare clic vicino alla progressiva 6+25 sul modellatore.
Notare la mancanza delle curve di livello della superficie nell'area attorno alla progressiva 6+25. Questo indica che la regione è relativamente piana.
- Nella cella Capacità per la cava di prestito, immettere 2000.
Questo è il volume approssimativo visto nel passaggio 2.
- Fare clic su OK.
Il volume di riporto sotto la linea di equilibrio è il movimento terra completamente compensato.
Ulteriori approfondimenti: per bilanciare i volumi movimenti terra nella terza regione, aggiungere un discarica in corrispondenza della progressiva 11+50 con una capacità di 10000 Cu. Yd.
- Chiudere la Carta senza salvare le modifiche.
Per procedere con questa esercitazione, passare all'Esercizio 3: Modifica dello stile della linea movimenti terra.
